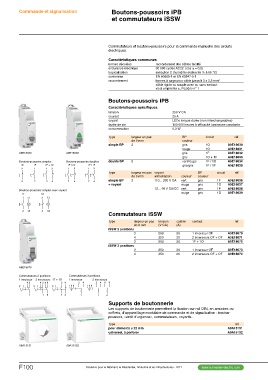

Commande et signalisation Boutons-poussoirs iPB
et commutateurs iSSW

Commutateurs et boutons-poussoirs pour la commande manuelle des circuits
électriques.

Caractéristiques communes

bornes décalées raccordement des câbles facilité

endurance électrique 30 000 cycles AC22 (cos ϕ = 0,8)

tropicalisation exécution 2 (humidité relative 95 % à 55 °C)

conformes EN 60669-1 et EN 60947-5-1

raccordement bornes à cage pour câble jusqu’à 2 x 2,5 mm2

câble rigide ou souple avec ou sans embout
vis à empreinte ±, Pozidriv n° 1

Boutons-poussoirs iPB 250 V CA
20 A
Caractéristiques spécifiques LEDs longue durée (non interchangeables)
100 000 heures à efficacité lumineuse constante
tension 0,3 W
courant
voyant
durée de vie
consommation

type largeur en pas BP circuit réf.
de 9 mm couleur

simple BP 2 gris 1O A9E18030

rouge 1O A9E18031

A9E18030 A9E18036 gris 1F A9E18032
Boutons-poussoirs simples Boutons-poussoirs doubles
gris 1O + 1F A9E18033

double BP 2 vert/rouge 1F / 1O A9E18034

gris/gris 1F / 1F A9E18035

type largeur en pas voyant BP circuit réf.
de 9 mm alimentation couleur couleur

simple BP 2 110... 230 V CA vert gris 1F A9E18036

+ voyant rouge gris 1O A9E18037

Boutons-poussoirs simples avec voyant 12... 48 V CA/CC vert gris 1F A9E18038

rouge gris 1O A9E18039

Commutateurs iSSW

type largeur en pas tension calibre contact réf.
de 9 mm (V CA) (A)

iSSW 2 positions

2 250 20 1 inverseur OF A9E18070

4 250 20 2 inverseurs OF + OF A9E18071

2 250 20 1F + 1O A9E18072

iSSW 3 positions

2 250 20 1 inverseur OF A9E18073

4 250 20 2 inverseurs OF + OF A9E18074

A9E18070 Commutateurs 3 positions

Commutateurs 2 positions 1 inverseur 2 inverseurs
1 inverseur 2 inverseurs 1F + 1O

Supports de boutonnerie

Les supports de boutonnerie permettent la fixation sur rail DIN, en armoires ou
coffrets, d’appareillage modulaire de commande et de signalisation : bouton-
poussoir, «arrêt d’urgence», commutateurs, voyants...

type réf.
pour éléments ø 22 mm A9A15151
universel, à perforer A9A15132

A9A15151 A9A15152
