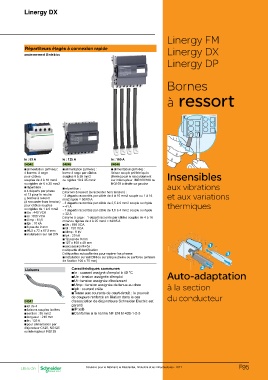

Page 445 - catalogue général SE 2017 (web flip book)

Linergy DX Linergy FM
Linergy DX
Répartiteurs étagés à connexion rapide Linergy DP

anciennement Distribloc Bornes

à ressort

Ie : 63 A Ie : 125 A Ie : 160 A

04040 04045 04046

bbalimentation (arrivée) : bbalimentation (arrivée) : bbalimentation (arrivée) : Insensibles

4 bornes à cage borne à cage par câbles liaison souple préfabriquée aux vibrations
et aux variations
pour câbles souples 6 à 35 mm2 (livrée) pour le raccordement thermiques

souples de 4 à 16 mm2 ou rigides 10 à 35 mm2 sur interrupteur INS100/160 ou Auto-adaptation

ou rigides de 6 à 25 mm2 NG160 à droite ou gauche à la section
bbrépartition : du conducteur
vv4 départs par phase bbrépartition :
et 12 pour le neutre vvbornes à ressort (à raccorder hors tension) :
vvbornes à ressort - 2 départs raccordés par câble de 4 à 10 mm2 souple ou 1 à 16
(à raccorder hors tension) mm2 rigide = 50/63 A
pour câbles souples - 3 départs raccordés par câble de 2,5 à 6 mm2 souple ou rigide
ou rigides de 1 à 6 mm2 = 41 A
bbUe : 440 VCA - 7 départs raccordés par câble de 1,5 à 4 mm2 souple ou rigide
bbUi : 500 VCA = 32 A
bbUimp : 6 kV vvborne à cage : 1 départ raccordé par câbles souples de 4 à 16
bbIpk : 10 k mm2 ou rigides de 4 à 25 mm2 = 63/85 A
bb8 pas de 9 mm bbUe : 690 VCA
bb96,5 x 72 x 67,5 mm bbUi : 750 VCA
bbinstallation sur rail DIN bbUimp : 8 kV
bbIpk : 20 kÂ
bb12 pas de 9 mm
bb127 x 108 x 48 mm
bbaccessoires livrés :
vvétiquette d'identification
vvétiquettes autocollantes pour repérer les phases
bbinstallation sur rail DIN ou sur plaque pleine ou perforée (entraxe

de fixation 100 x 75 mm)

Liaisons Caractéristiques communes
bbIe : courant assigné d'emploi à 40 °C
04047 bbUe : tension assignée d'emploi
bblot de 4 bbUi : tension assignée d’isolement
bbliaisons souples isolées bbUimp : tension assignée de tenue au choc
bbsection : 35 mm2 bbIpk : courant crête
bblongueur : 210 mm bbTenue aux courants de court-circuit : le pouvoir
bbIe : 125 A de coupure renforcé en filiation dans le cas
bbpour alimentation par d’association de disjoncteurs Schneider Electric est
disjoncteur C120, NG125 garanti
ou interrupteur INS125 bbIP xxB
bbConforme à la norme NF EN 61439-1-2-3

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 F95
