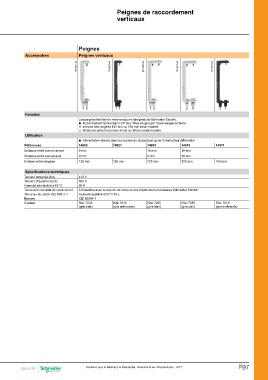

Page 447 - catalogue général SE 2017 (web flip book)

Accessoires Peignes de raccordement
verticaux

Peignes

Peignes verticaux

PB106071-40
PB106073-40
DB124263-40
PB106072-40
PB106074-40

Fonction Les peignes facilitent la mise en œuvre des produits Schneider Electric.
bb Ils permettent l'alimentation 2P des "têtes de groupe" d'une rangée à l'autre :
Utilisation vv entraxe des rangées 125 mm ou 150 mm selon modèle
Références vv distances entre les bornes 9 mm ou 18 mm selon modèle
Distance entre bornes amont
Distance entre bornes aval bb Alimentation directe dans les bornes du disjoncteur ou de l'interrupteur différentiel
Entraxe entre rangées
14900 14901 14909 14910 14911
150 mm
9 mm 18 mm 18 mm
RAL 7016
9 mm 9 mm 18 mm (gris anthracite)

125 mm 150 mm 125 mm 125 mm

Spécifications techniques 415 V
Tension assignée (Ue)
Tension d'isolement (Ui) 500 V
Intensité admissible à 40 °C
Tenue aux courants de court-circuit 80 A
Tenue au feu selon CEI 695-2-1
Normes Compatible avec le pouvoir de coupure des disjoncteurs modulaires Schneider Electric
Couleur
Autoextinguibilité 850 °C 30 s

CEI 60664-1

RAL 7035 RAL 7016 RAL 7035 RAL 7035
(gris clair) (gris anthracite) (gris clair) (gris clair)

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 F97
