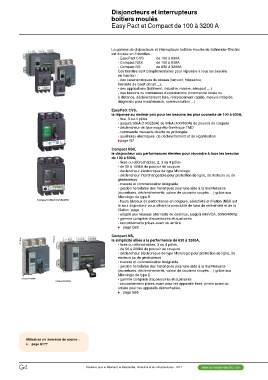

Page 474 - catalogue général SE 2017 (web flip book)

Disjoncteurs et interrupteurs
boitiers moulés
Easy Pact et Compact de 100 à 3200 A

La gamme de disjoncteurs et interrupteurs boîtiers moulés de Schneider-Electric
est divisée en 3 familles :
- EasyPact CVS de 100 à 630A
- Compact NSX de 100 à 630A
- Compact NS de 630 à 3200A
Ces familles sont complémentaires pour répondre à tous les besoins
en fonction :
- des caractéristiques du réseau (tension, fréquence,
intensité de court circuit ...),
- des applications (bâtiment, industrie, marine, aéroport ... )
- des besoins ou contraintes d’exploitations (commande locale ou
à distance, déclenchement libre, remplacement rapide, mesure intégrée,
diagnostic pour maintenance, communication ...)

EasyPact CVS,
la réponse au meileur prix pour les besoins les plus courants de 100 à 630A,
- fixe, 3 ou 4 pôles
- jusqu’à 36kA (100/250A) ou 50kA (400/630A) de pouvoir de coupure
- déclencheur de type magnéto-thermique TMD
- commande manuelle directe ou prolongée
- auxiliaires électriques de déclenchement et de siganlisation
upage G7

Compact NSX100/160/250 Compact NSX,
le disjoncteur aux performances élevées pour répondre à tous les besoins
de 100 à 630A,
- fixes ou débrochables, 2, 3 ou 4 pôles
- de 25 à 150kA de pouvoir de coupure
- déclencheur électronique de type Micrologic
- déclencheur interchangeable pour protection de ligne, de moteurs ou de
générateurs
- mesure et communication intégrable
- gestion horodatée des historiques pour une aide à la maintenance
(ouvertures, déclenchements, valeur de courants coupés …) grâce aux
Micrologic de type E
- hauts niveaux de performance en coupure, sélectivité et filiation (NSX est
le seul disjoncteur vous offrant la possibilité de faire de séléctrivité et de la
filiation page )
- adapté aux réseaux alternatifs ou continus, jusqu’à 690VCA, 50/60/400hz
- gamme complète d’accessoires et auxiliaires
- raccordements prises avant ou arrière
u page G25

PB104842.eps Compact NS,
PB104843.eps la simplicité alliée à la performance de 630 à 3200A,
- fixes ou débrochables, 3 ou 4 pôles,
Compact NS800L. Compact NS2000H. - de 50 à 200kA de pouvoir de coupure
- déclencheur électronique de type Micrologic pour protection de ligne, de
moteurs ou de générateurs
- mesure et communication intégrable
- gestion horodatée des historiques pour une aide à la maintenance
(ouvertures, déclenchements, valeur de courants coupés …) grâce aux
Micrologic de type E
- gamme complète d’accessoires et auxiliaires
- raccordements prises avant pour les appareils fixes, prises avant ou
arrière pour les appareils débrochables
u page G95

Utilisation en inverseur de source :
u page G177
