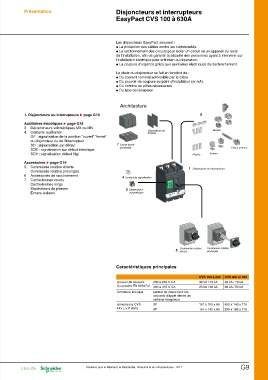

Page 479 - catalogue général SE 2017 (web flip book)

Présentation Disjoncteurs et interrupteurs
EasyPact CVS 100 à 630A

Les disjoncteurs EasyPact assurent :
p La protection des câbles contre les surintensités.
p Le sectionnement des circuits pour isoler un circuit ou un appareil du reste
de l’installation, afin de garantir la sécurité des personnes ayant à intervenir sur
l’installation électrique pour entretien ou réparation.
p La coupure d’urgence grâce aux auxiliaires électriques de declenchement.
Le choix du disjoncteur se fait en fonction de :
p Du courant nominal admissible par le câble.
p Du pouvoir de coupure au point d’installation (en kA).
p Du nombre de pôles nécessaires.
p Du type de recepteur.

Architecture

1. Disjoncteurs ou interrupteurs u page G10 Sphéapsaerasteurs de 6
Auxiliaires électriques u page G18
3. Déclencheurs voltmétriques MX ou MN Bornes
4. Contacts auxiliaires :
OF : signalisation de la position “ouvert” “fermé” 7 Cache-borne Prises arrières
du disjoncteur ou de l’interrupteur
SD : signalisation sur défaut plombable
SDE : signalisation sur défaut électrique
SDV : signalisation défaut Vigi Plages Bornes
Accessoires u page G19
5. Commande rotative directe 1 Disjoncteurs ou interrupteurs
Commande rotative prolongée
6. Accessoires de raccordement 4 Contact de signalisation
7. Cache-bornes courts
Cache-bornes longs cat.A
Séparateurs de phases
Ecrans isolants 3 Déclencheur
volumétrique

5 Commande rotative Commande rotative
directe prolongée

Caractéristiques principales

pouvoir de coupure 230 à 240 V CA CVS 100 à 250 CVS 400 et 600
(Icu) selon EN 60947-2 400 à 415 V CA 40 kA / 70 kA 40 kA / 70 kA
fermeture brusque permet de mieux tenir les 25 kA / 36 kA 36 kA / 50 kA
courants d’appel élevés de
dimensions CVS certains récepteurs 161 x 105 x 86 455 x 140 x 110
H x L x P (mm) 3P 161 x 140 x 86 255 x 185 x 110
4P

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 G9
