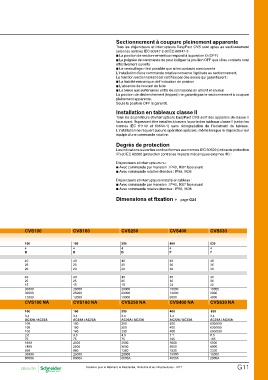

Sectionnement à coupure pleinement apparente

Tous les disjoncteurs et interrupteurs EasyPact CVS sont aptes au sectionnement
selon les normes IEC 60947-2 et IEC 60947-3
b La position de sectionnement correspond à la position O (OFF)
b La poignée de commande ne peut indiquer la position OFF que si les contacts sont
effectivement ouverts
b Le verrouillage n’est possible que si les contacts sont ouverts
L’installation d’une commande rotative conserve l’aptitude au sectionnement.
La fonction sectionnement est certifiée par des essais qui garantissent :
b La fiabilité mécanique de l’indication de position
b L’absence de courant de fuite
b La tenue aux surtensions entre les connexions en amont et en aval
La position de déclenchement (tripped) ne garantit pas le sectionnement à coupure
pleinement apparente.
Seule la position OFF le garantit.

Installation en tableaux classe II

Tous les disjoncteurs et interrupteurs EasyPact CVS sont des appareils de classe II
face avant. Ils peuvent être installés à travers la porte des tableaux classe II (selon les
normes IEC 61140 et 60644-1) sans rétrogradation de l’isolement du tableau.
L’installation ne requiert aucune opération spéciale, même lorsque le disjoncteur est
équipé d’une commande rotative.

Degrés de protection

Les indications suivantes sont conformes aux normes IEC 60529 (indice de protection
IP) et IEC 62262 (protection contre les impacts mécaniques externes IK) :
Disjoncteurs et interrupteurs nu :
b Avec commande par maneton : IP40, IK07 face avant
b Avec commande rotative étendue : IP55, IK08
Disjoncteurs et interrupteurs installé en tableau :
b Avec commande par maneton : IP40, IK07 face avant
b Avec commande rotative étendue : IP55, IK08

Dimensions et fixation „ page G24

CVS100 CVS160 CVS250 CVS400 CVS630

100 160 250 400 630
4 4 4 4 4
B B B F F

40 40 40 40 40
25 25 25 36 36
20 20 20 30 30

40 40 40 40 40
25 25 25 36 36
15 15 15 23 23
30000 25000 20000 15000 15000
30000 25000 20000 12000 8000
12000 12000 10000 6000 4000

CVS100 NA CVS160 NA CVS250 NA CVS400 NA CVS630 NA

100 160 250 400 630
3,4 3,4 3,4 3,4 3,4
AC22A / AC23A AC22A / AC23A AC22A / AC23A AC22A / AC23A AC22A / AC23A
100 160 250 400 630/500
100 160 250 400 630/500
100 160 250 400 630/500
2.6 3.6 4.9 7.1 8.5
75 75 75 105 105
1800 2500 3500 5000 6000
1800 2500 3500 5000 6000
690 960 1350 1930 2320
30000 25000 20000 15000 15000
8000A 8000A 6500A 4000A 2500A
