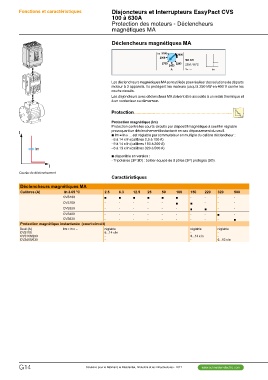

Fonctions et caractéristiques Disjoncteurs et Interrupteurs EasyPact CVS
100 à 630A
Protection des moteurs - Déclencheurs
magnétiques MA
Déclencheurs magnétiques MA

Les déclencheurs magnétiques MA sont utilisés pour réaliser des solutions de départs
moteur à 3 appareils. Ils protégent les moteurs jusqu’à 250 kW en 400 V contre les
courts-circuits.
Les disjoncteurs avec déclencheur MA doivent être associés à un relais thermique et
à un contacteur ou démarreur.

Protection...............................................................................

Protection magnétique (Im)
Protection contre les courts-circuits par dispositif magnétique à seuil Im réglable
provoquant un déclenchement instantané en cas dépassement du seuil.
b Im = In x ... est réglable par commutateur en multiple du calibre déclencheur :
- 6 à 14 x In (calibres 2,5 à 100 A)
- 9 à 14 x In (calibres 150 à 200 A)
- 6 à 13 x In (calibres 320 à 500 A)
b disponible en version :
- Tripolaires (3P 3D) : boîtier équipé de 3 pôles (3P) protégés (3D).

Courbe de déclenchement

Caractéristiques

Déclencheurs magnétiques MA

Calibres (A) In à 65 °C 2.5 6.3 12.5 25 50 100 150 220 320 500

CVS100 bbbbbb- -- -

CVS160 - - - - - b b -- -

CVS250 - - - - - - b b- -

CVS400 - - - - - - - -b -
b
CVS630 - - - - - - - --

Protection magnétique instantanée (court-circuit)

Seuil (A) Im = In x ... réglable réglable réglable
CVS100 6...14 x ln - -
CVS160/250 - 9...14 x ln -
CVS400/630 - - 6...13 x ln
