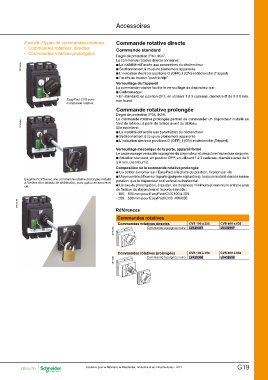

Accessoires

PB106453 Il existe 2 types de commandes rotatives : Commande rotative directe
• Commandes rotatives directes
• Commandes rotatives prolongées. Commande standard
.
Degré de protection IP40, IK07.
EasyPact CVS avec La commande rotative directe conserve:
commande rotative. b La visibilité et l’accès aux paramètres du déclencheur
b Sectionnement à coupure pleinement apparente
PB106454 b L’indication des trois positions O (OFF), I (ON) et déclenché (Tripped)
b l’accès au bouton “push to trip”.

Verrouillage de l’appareil
La commande rotative facilite le verrouillage du disjoncteur par :
b Cadenassage :
> En standard, en position OFF, en utilisant 1 à 3 cadenas, diamètre Ø de 5 à 8 mm,
non fourni.

Commande rotative prolongée

Degré de protection IP56, IK08.
La commande rotative prolongée permet de commander un disjoncteur installé au
fond de tableau, à partir de la face avant du tableau.
Elle maintient :
b La visibilité et l’accès aux paramètres du déclencheur
b Sectionnement à coupure pleinement apparente
b L’indication des trois positions O (OFF), I (ON) et déclenché (Tripped).

EasyPact CVS avec une commande rotative prolongée installé Verrouillage mécanique de la porte, appareil fermé
à l’arrière d’un tableau de distribution, avec option de serrure et Le cadenassage verrouille la poignée du disjoncteur et désactive l’ouverture de porte:
clé. b Situation standard, en position OFF, en utilisant 1 à 3 cadenas, diamètre anse de 5
à 8 mm. (non fourni)
PB106455
Composition de la commande rotative prolongée
b Un boîtier à monter sur l’EasyPact à la place du plastron, fixation par vis
b Un ensemble à fixer sur la porte (poignée et plastron), toujours installé dans la même
position, que le disjoncteur soit vertical ou horizontal.
b Un axe de prolongation, à ajuster, les distances minimum et maximum entre le plan
de fixation du disjoncteur et la porte étant de :
- 185…600 mm pour EasyPact CVS 100 à 250
- 209…600 mm pour EasyPact CVS 400/630.

Références

Commandes rotatives

Commandes rotatives directes CVS 100 à 250 CVS 400 à 630
LV432597
DB112259 Commande à poignée noire LV429337

Commandes rotatives prolongées CVS 100 à 250 CVS 400 à 630
LV432598
DB112260 Commande à poignée noire LV429338
