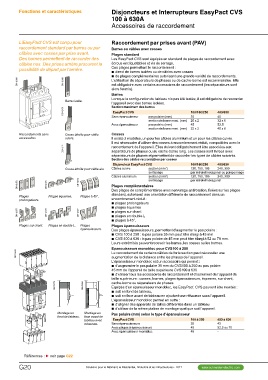

Fonctions et caractéristiques Disjoncteurs et Interrupteurs EasyPact CVS
100 à 630A
Accessoires de raccordement

L’EasyPact CVS est conçu pour Raccordement par prises avant (PAV)
raccordement standard par barres ou par
câbles avec cosses par prise avant. Barres ou câbles avec cosses
Des bornes permettent de raccorder des
DB112168 câbles nus. Des prises arrière procurent laDB112169 Plages standard
possibilité de départ par l’arrière. Les EasyPact CVS sont équipés en standard de plages de raccordement avec
écrous encliquetables et vis de serrage.
Barre isolée. Ces plages permettent le raccordement :
bb direct de barres isolées ou de câbles avec cosses
bb de plages complémentaires autorisant une grande variété de raccordements.
L’utilisation de séparateurs de phases ou de cache-borne est recommandée. Elle
est obligatoire avec certains accessoires de raccordement (les séparateurs sont
alors fournis).

DB112170 Barres
Lorsque la configuration du tableau n'a pas été testée, il est obligatoire de raccorder

l’appareil avec des barres isolées.
Section maximum des barres

EasyPact CVS pas polaire (mm) 100/160/250 400/630
Sans épanouisseur section de barre maxi. (mm)
pas polaire (mm) 35 45
Avec épanouisseur section de barre maxi. (mm) 20 x 2 32 x 6
45 52,5
32 x 2 40 x 6

Raccordements sans Cosse étroite pour câble Cosses
accessoires cuivre. Il existe 2 modèles, un pour les câbles aluminium et un pour les câbles cuivre.

DB112171 Il est nécessaire d’utiliser des cosses à encombrement réduit, compatibles avec le

raccordement de l’appareil. Elles doivent obligatoirement être associées aux

séparateurs de phases ou au cache-borne long. Les cosses sont livrées avec

séparateurs de phases et permettent de raccorder les types de câbles suivants.
Section des câbles raccordables par cosses

Disjoncteur EasyPact CVS 100/160/250 400/630

Cosse étroite pour câble alu. Câbles cuivre section (mm²) 120, 150, 185 240, 300

sertissage par rétreint héxagonal ou poinçonnage

DB112174 Câbles aluminium section (mm²) 120, 150, 185 240, 300

DB112172 DB112173 sertissage par rétreint héxagonal

Plages Plages équerres. Plages à 45°. Plages complémentaires
prolongateurs. Des plages de complémentaires avec nervurage antirotation, fixées sur les plages
standard, autorisent une orientation différente de raccordement dans un
DB112175 DB112176 DB112177 encombrement réduit :
bb plages prolongateurs
bb plages équerres
bb plages sur chant
bb plages en double L
bb plages à 45°.

Plages sur chant. Plages en double L. Plages Plages épanouisseurs
épanouisseurs. Des plages épanouisseurs, permettent d’augmenter le pas polaire :
bb CVS 100 à 250 : le pas polaire 35 mm peut être élargi à 45 mm
bb CVS 400 à 630 : le pas polaire de 45 mm peut être élargi à 52 ou 70 mm.

Leurs extrémités peuvent recevoir les barres, les cosses ou les bornes.

DB118544 Epanouisseurs monobloc pour CVS100 à 250
DB112179 Le raccordement de certains câbles de forte section peut nécessiter une
DB112180 augmentation de la distance entre les phases de l’appareil.
L’épanouisseur monobloc est un accessoire qui permet :
Montage en Montage en bb d’augmenter le pas polaire 35 mm du CVS100 à 250 au pas polaire
fond de tableau. face avant de 45 mm de l’appareil de taille supérieure CVS100 à 630
tableau avec bb d’utiliser tous les accessoires de raccordement et d’isolement de l’appareil de
rehausse. taille supérieure : cosses, bornes, plages épanouisseurs, équerres, sur chant,
cache-borne ou séparateurs de phases.
Equipés d’un épanouisseur monobloc, les EasyPact CVS peuvent être montés :
bb soit en fond de tableau,
bb soit en face avant de tableau en ajoutant une réhausse sous l’appareil.
L’épanouisseur monobloc permet en outre :
bb d’aligner des appareils de tailles différentes dans un tableau
bb d’utiliser de la même platine de montage quel que soit l’appareil.

Pas polaire (mm) selon le type d’épanouisseur

EasyPact CVS 100 à 250 400 à 630
Sans épanouisseurs 35 45
Avec plages à épanouisseurs 45 52,5 ou 70
Avec épanouisseur monobloc 45 -

Références : ► voir page G22 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
