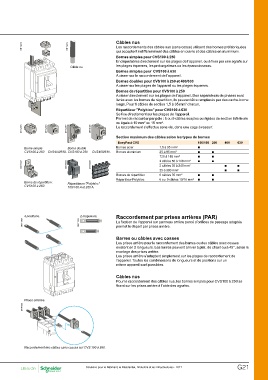

DB112313 Câbles nus
DB112314
Les raccordements des câbles nus (sans cosse) utilisent des bornes préfabriquées
Câble nu. qui acceptent indifféremment des câbles en cuivre et des câbles en aluminium.

DB112315 Bornes simples pour CVS100 à 250
DB112316 Encliquetables directement sur les plages de l’appareil, ou à fixer par une agrafe sur
DB112317 les plages équerres, les prolongateurs ou les épanouisseurs.
DB111326
Bornes simples pour CVS100 à 630
A visser sur le raccordement de l’appareil.

Bornes doubles pour CVS100 à 250 et 400/630
A visser sur les plages de l’appareil ou les plages équerres.

Bornes de répartition pour CVS100 à 250
A visser directement sur les plages de l’appareil. Des séparateurs de phases sont
livrés avec les bornes de répartition, ils peuvent être remplacés par des cache-borne
longs. Pour 6 câbles de section 1,5 à 35 mm² chacun.

Répartiteur "Polybloc" pour CVS100 à 630
Se fixe directement sur les plages de l’appareil.
Permet de raccorder par pôle : 6 ou 9 câbles souples ou rigides de section inférieure
ou égale à 10 mm² ou 16 mm².
Le raccordement s’effectue sans vis, dans une cage à ressort.

Section maximum des câbles selon les types de bornes

EasyPact CVS 100/160 250 400 630
Bornes acier
Borne simple Borne double Bornes aluminium 1,5 à 95 mm² b

CVS100 à 250 CVS400/630. CVS100 à 250 CVS400/630. 25 à 95 mm² bb

120 à 185 mm² bb

DB111327 2 câbles 50 à 120 mm² b b
DB111500
DB115225 2 câbles 35 à 240 mm² bb

35 à 300 mm² bb

Bornes de répartition 6 câbles 35 mm² bb
Répartiteur Polybloc
Borne de répartition : 6 ou 9 câbles 10/16 mm² b b
CVS100 à 250.
Répartiteurs "Polybloc"
100/160 A et 250 A.

4 positions. 2 longueurs. Raccordement par prises arrières (PAR)
Prises arrières.
DB111329 La fixation de l’appareil sur panneau arrière percé d’orifices de passage adaptés
DB111330 permet le départ par prises arrière.

Barres ou câbles avec cosses

Les prises arrière pour le raccordement des barres ou des câbles avec cosses
existent en 2 longueurs. Les barres peuvent arriver à plat, de chant ou à 45°, selon le
montage des prises arrière.
Les prises arrière s’adaptent simplement sur les plages de raccordement de
l’appareil. Toutes les combinaisons de longueurs et de positions sur un
même appareil sont possibles.

Câbles nus

Pour le raccordement des câbles nus, les bornes simples pour CVS100 à 250 se
fixent sur les prises arrière à l’aide des agrafes.

DB111332

Raccordement des câbles sans cosses sur CVS 100 à 250. G21
