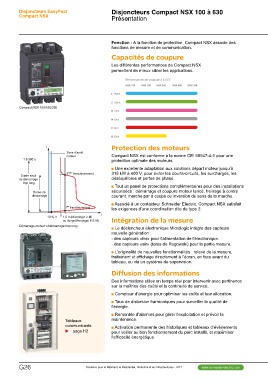

Disjoncteurs EasyPact Disjoncteurs Compact NSX 100 à 630
Compact NSX Présentation

Compact NSX 100/160/250 Fonction : A la fonction de protection, Compact NSX associe des
fonctions de mesure et de communication.

Capacités de coupure

Les différentes performances de Compact NSX

permettent de mieux cibler les applications.

1 à 200 s Zone d’arrêt Protection des moteurs
moteur
Compact NSX est conforme à la norme CEI 60947-4-1 pour une
Durée seuil 2ème franchissement protection optimale des moteurs.
de démarrage
■ Une excellente adaptation aux solutions départ moteur jusqu’à
trop long 315 kW à 400 V, pour éviter les courts-circuits, les surcharges, les
déséquilibres et pertes de phase.
Durée de
démarrage ■ Tout un panel de protections complémentaires pour des installations
sécurisées : démarrage et coupure moteur lancé, freinage à contre
1er franchissement courant, marche par à coups ou inversion du sens de la marche.

10 % Ir Ir 1,5 Ir (Micrologic 2-M) ■ Associé à un contacteur Schneider Electric, Compact NSX satisfait
ou Ilong (Micrologic 6 E-M) les exigences d’une coordination dite de type 2.

Démarrage moteur et démarrage trop long. Intégration de la mesure

Tableaux ■ Le déclencheur électronique Micrologic intègre des capteurs
communicants nouvelle génération :
u page H2 - des capteurs «fer» pour l’alimentation de l’électronique.
- des capteurs «air» (tores de Rogowski) pour la partie mesure.

■ L’originalité de nouvelles fonctionnalités : relevé de la mesure,
traitement et affichage directement à l’écran, en face avant du
tableau, ou via un système de supervision.

Diffusion des informations

Des informations utiles en temps réel pour intervenir avec pertinence
sur la maîtrise des coûts et la continuité de service.

■ Compteur d’énergie pour optimiser les coûts et leur allocation.

■ Taux de distorsion harmoniques pour surveiller la qualité de
l’énergie.

■ Remontée d’alarmes pour gérer l’exploitation et prévoir la
maintenance.

■ Activation permanente des historiques et tableaux d’évènements
pour veiller au bon fonctionnement du parc installé, et maximiser
l’efficacité énergétique.
