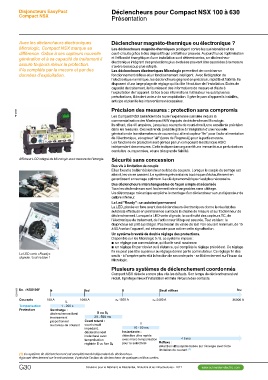

Disjoncteurs EasyPact Déclencheurs pour Compact NSX 100 à 630
Compact NSX Présentation

PB103365 Avec les déclencheurs électroniques Déclencheur magnéto-thermique ou électronique ?
Micrologic, Compact NSX marque sa
différence. Grâce à ses capteurs nouvelle Les déclencheurs magnéto-thermiques protègent contre les surintensités et les
génération et à sa capacité de traitement il court-circuits grâce à des dispositifs qui ont fait leur preuves. Aujourd’hui où l’optimisation
assure toujours mieux la protection. et l’efficacité énergétique d’une installation sont déterminantes, un déclencheur
Il la complète par la mesure et par des électronique intégrant des protections plus évoluées pouvant être associées à la mesure
données d’exploitation. s’avère beaucoup plus adapté.
Les déclencheurs électroniques Micrologic permettent de combiner un
Afficheur LCD intégré de Micrologic avec mesure de l'énergie. fonctionnement réflexe et un fonctionnement intelligent. Avec l’intégration de
La LED verte «Ready» l’électronique numérique, les déclencheurs gagnent en précision, rapidité et fiabilité. Ils
clignote : tout va bien ! disposent d’une large plage de réglage qui facilite l’évolution de l’installation. Dotés de
capacité de traitement, ils fournissent des informations de mesure et d’aide à
l’exploitation de l’appareil. Grâce à ces informations l’utilisateur ne subit plus les
perturbations, il devient acteur de son exploitation. Il gère le parc d’appareils installés,
anticipe et planifie les interventions nécessaires.

Précision des mesures : protection sans compromis

Les Compact NSX bénéficient de toute l’expérience cumulée depuis la
commercialisation des Masterpact NW équipés de déclencheurs Micrologic.
Ils offrent, dès 40 ampères, jusqu’aux courants de court-circuit, une excellente précision
dans les mesures. Ceci est rendu possible grâce à l’intégration d’une nouvelle
génération de transformateurs de courant qui allient capteur “fer” pour l’auto-alimentation
de l’électronique, et capteur “air” (tores de Rogowski) pour la partie mesure.
Les fonctions de protection sont gérées par un composant électronique ASIC
indépendant des mesures. Cette indépendance garantit une immunité aux perturbations
conduites ou rayonnées, et une très grande fiabilité.

Sécurité sans concession

Des vis à limitation de couple
Elles fixent le boîtier déclencheur au bloc de coupure. Lorsque le couple de serrage est
atteint, les vis se cassent. Le système prévient ainsi tout risque d’échauffement en
garantissant un serrage optimum. La clé dynamométrique n’est plus nécessaire.

Des déclencheurs interchangeables de façon simple et sécurisée
Tous les déclencheurs sont facilement interchangeables sans câblage.
Un détrompage mécanique empêche le montage d'un déclencheur sur un disjoncteur de
calibre inférieur.

La Led "Ready" : un autotest permanent
La LED, placée en face avant des déclencheurs électroniques donne le résultat des
autotests effectués en permanence sur toute la chaîne de mesure et sur l’actionneur de
déclenchement. Lorsque la LED verte clignote, la continuité des capteurs TC, de
l'électronique de traitement, de l’actionneur Mitop est assurée. Tout va bien : le
disjoncteur est prêt à protéger. Pas besoin de valise de test ! Un courant minimum, de 15
à 50 A selon l’appareil, est nécessaire pour activer cette signalisation.

Un système breveté de double réglage des protections.
Disponible sur les Micrologic 5 / 6, ce système impose :
bb un réglage par commutateur, qui fixe le seuil maximum
bb un réglage fin par clavier ou à distance, qui complète le réglage précédent. Ce réglage
fin ne peut pas être supérieur au réglage donné par le commutateur. Ce réglage fin des
seuils - à l'ampère près et à la fraction de seconde prés - se lit directement sur l'écran du
Micrologic.

Plusieurs systèmes de déclenchement coordonnés

Compact NSX détecte encore plus vite les défauts. Son temps de déclenchement est
réduit. Il protège mieux l’installation et limite l’érosion des contacts.

DB111353 Ex. : NSX100F Ir Isd Ii Seuil réflexe Icu

Courants 100 A 1000 A 1500 A 2400 A 36000 A
L zz

Temporisation 1 - 200 s

Protection Surcharge : S ou S0
déclenchement lent 20 - 500 ms

inversement Court retard :
court circuit
proportionnel impédant, I
au niveau de courant déclenchement 10 - 50 ms
Instantanée :

instantané avec détection ultra rapide < 5 ms
temporisation
réglable S ou fixe S0 avec micro temporisation Réflexe :

pour la sélectivité détection ultra rapide basée sur l’énergie avec forte

limitation de courant (1)
(1) Ce système de déclenchement est complètement indépendant du déclencheur.
Agissant directement sur le mécanisme, il précède l’action du déclencheur de quelques millisecondes.
