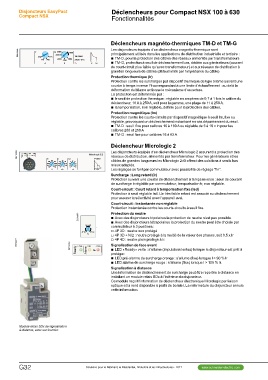

Disjoncteurs EasyPact Déclencheurs pour Compact NSX 100 à 630
Compact NSX Fonctionnalités

DB112046 Déclencheurs magnéto-thermiques TM-D et TM-G

DB112050 Les disjoncteurs équipés d’un déclencheur magnéto-thermique sont
principalement utilisés dans les applications de distribution industrielle et tertiaire :
DB112051 bb TM-D, pour la protection des câbles des réseaux alimentés par transformateurs
bb TM-G, protection à seuil de déclenchement bas, dédiée aux générateurs (courant
PB103377 DB112019 de court-circuit plus faible qu’avec transformateur) et aux réseaux de distribution à
grandes longueurs de câbles (défaut limité par l’impédance du câble).

Protection thermique (Ir)
Protection contre les surcharges par dispositif thermique de type bilame suivant une
courbe à temps inverse I2t correspondant à une limite d’échauffement : au delà la
déformation du bilame actionne le mécanisme d’ouverture.
La protection est déterminée par :
bb Ir seuil de protection thermique : réglable en ampères de 0,7 à 1 fois le calibre du
déclencheur, 16 A à 250 A, soit pour la gamme, une plage de 11 à 250 A.
bb la temporisation, non réglable, définie pour la protection des câbles.

Protection magnétique (Im)
Protection contre les courts-circuits par dispositif magnétique à seuil Im, fixe ou
réglable, provoquant un déclenchement instantané en cas dépassement du seuil.
bb TM-D : seuil fixe pour calibres 16 à 160 A ou réglable de 5 à 10 x In pour les
calibres 200 et 250 A
bb TM-G : seuil fixe pour calibres 16 à 63 A.

Déclencheur Micrologic 2

Les disjoncteurs équipés d’un déclencheur Micrologic 2 assurent la protection des
réseaux de distribution, alimentés par transformateur. Pour les générateurs et les
câbles de grandes longueurs les Micrologic 2-G offrent des solutions à seuils bas
mieux adaptés.
Les réglages se font par commutateur avec possibilité de réglage "fin".

Surcharge : Long retard (Ir)
Protection suivant une courbe de déclenchement à temps inverse : seuil de courant
de surcharge Ir réglable par commutateur, temporisation tr, non réglable.

Court-circuit : Court retard à temporisation fixe (Isd)
Protection à seuil réglable Isd. Un très faible retard est associé au déclenchement
pour assurer la sélectivité avec l’appareil aval.

Court-circuit : Instantanée non réglable
Protection instantanée contre les courts-circuits à seuil fixe.

Protection du neutre
bb Avec des disjoncteurs tripolaires la protection du neutre n’est pas possible.
bb Avec des disjoncteurs tétrapolaires la protection du neutre peut être choisie par
commutateur à 3 positions :
vv 4P 3D : neutre non protégé
vv 4P 3D + N/2 : neutre protégé à la moitié de la valeur des phases, soit 0,5 x Ir
vv 4P 4D : neutre plein protégé à Ir.

Signalisation de face avant
bb LED «Ready» verte : s’allume (impulsions lentes) lorsque le disjoncteur est prêt à
protéger.
bb LED pré-alarme de surcharge orange : s’allume (fixe) lorsque I > 90 % Ir
bb LED alarme de surcharge rouge : s’allume (fixe) lorsque I > 105 % Ir.

Signalisation à distance
Une information de déclenchement de surcharge peut être reportée à distance en
installant un module relais SDx à l’intérieur du disjoncteur.
Ce module reçoit l’information du déclencheur électronique Micrologic par liaison
optique et la rend disponible à partir du bornier. La refermeture du disjoncteur annule
cette information.

Module relais SDx de signalisation
à distance, avec son bornier.
