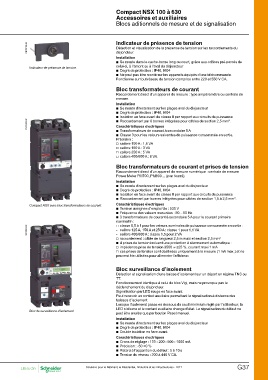

Compact NSX 100 à 630
Accessoires et auxiliaires
Blocs aditionnels de mesure et de signalisation

PB103795-36 Indicateur de présence de tension

PB103600-32 Indicateur de présence de tension. Détection et visualisation de la présence de tension sur les raccordements du
Compact NSX avec bloc transformateurs de courant. disjoncteur.
Installation
PB103602-32 bb Se monte dans le cache-borne long ou court, grâce aux orifices pré-percés de
celui-ci, à l’amont ou à l’aval du disjoncteur
bb Degré de protection : IP40, IK04
bb Ne peut pas être monté sur les appareils équipés d’une télécommande.
Fonctionne sur tout réseau de tension comprise entre 220 et 550 V CA.

Bloc transformateurs de courant

Raccordement direct d’un appareil de mesure : type ampèremètre ou centrale de
mesure.
Installation
bb Se monte directement sur les plages aval du disjoncteur
bb Degré de protection : IP40, IK04
bb Isolation en face avant de classe II par rapport aux circuits de puissance
bb Raccordement par 6 bornes intégrées pour câbles de section 2,5 mm².
Caractéristiques électriques
bb Transformateurs de courant à secondaire 5 A
bb Classe 3 pour les valeurs suivantes de puissance consommée en sortie.
Précision :
vv calibre 100 A : 1,6 VA
vv calibre 150 A : 3 VA
vv calibre 250 A : 5 VA
vv calibre 400/600 A : 8 VA.

Bloc transformateurs de courant et prises de tension

Raccordement direct d’un appareil de mesure numérique : centrale de mesure
Power Meter PM700, PM800… (non fourni).

Installation
bb Se monte directement sur les plages aval du disjoncteur
bb Degré de protection : IP40, IK04
bb Isolation en face avant de classe II par rapport aux circuits de puissance
bb Raccordement par bornes intégrées pour câbles de section 1,5 à 2,5 mm².

Caractéristiques électriques
bb Tension assignée d’emploi Ue : 530 V
bb Fréquence des valeurs mesurées : 50…60 Hz
bb 3 transformateurs de courant à secondaire 5 A pour le courant primaire
nominal In :
vv classe 0,5 à 1 pour les valeurs nominales de puissance consommée en sortie :
- calibre 125 A, 150 A et 250 A : classe 1 pour 1,1 VA
- calibre 400/600 A : classe 0,5 pour 2 VA
vv raccordement : câble de longueur 2,5 m maxi et section 2,5 mm²
bb 4 prises de tension incluant une protection à réarmement automatique :
vv impédance prise de tension 3500 W ±25 %, courant maxi 1 mA
vv ces prises de tension sont destinées uniquement à la mesure (1 mA max.) et ne
peuvent ête utilisées pour alimenter l’afficheur.

Bloc de surveillance d'isolement. Bloc surveillance d’isolement

Détection et signalisation d’une baisse d’isolement sur un départ en régime TNS ou
TT.
Fonctionnement identique à celui du bloc Vigi, mais ne provoque pas le
déclenchement du disjoncteur.
Signalisation par LED rouge en face avant.
Peut recevoir un contact auxiliaire permettant la signalisation à distance des
baisses d’isolement.
Lorsque l’isolement passe en dessous du seuil minimium réglé par l’utilisateur, la
LED s’allume et le contact auxiliaire change d’état. La signalisation du défaut ne
peut être anulée que par bouton Reset manuel.

Installation
bb Se monte directement sur les plages aval du disjoncteur
bb Degré de protection : IP40, IK04
bb Double isolation en face avant.

Caractéristiques électriques
bb Crans de réglage : 100 - 200 - 500 - 1000 mA
bb Précision : -50 +0 %
bb Retard à l’apparition du défaut : 5 à 10 s
bb Tension du réseau : 200 à 440 V CA.

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 G37
