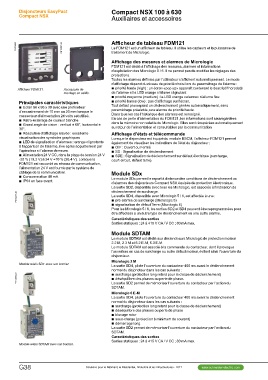

Disjoncteurs EasyPact Compact NSX 100 à 630
Compact NSX Auxiliaires et accessoires

PB103582 Afficheur de tableau FDM121
PB103807-32
Le FDM121 est un afficheur de tableau. Il utilise les capteurs et la puissance de
traitement de Micrologic.

Afficheur FDM121. Accessoire de Affichage des mesures et alarmes de Micrologic
montage en saillie.
FDM121 est dédié à l’affichage des mesures, alarmes et informations
Principales caractéristiques d’exploitation des Micrologic 5 / 6. Il ne permet pas de modifier les réglages des
protections.
bb Ecran 96 x 96 x 30 avec une profondeur Toutes les alarmes définies par l’utilisateur s’affichent automatiquement. Le mode
d’encastrement de 10 mm ou 20 mm lorsque le d’affichage dépend du niveau de priorité choisi lors du paramétrage de l’alarme :
connecteur d’alimentation 24 volts est utilisé. bb priorité haute (high) : un écran «pop up» apparaît contenant le descriptif horodaté
bb Rétro-éclairage de couleur blanche. de l’alarme et la LED orange s’allume clignotant
bb Grand angle de vision : vertical ± 60°, horizontal ± bb priorité moyenne (medium) : la LED orange «alarme» s’allume fixe
30°. bb priorité basse (low) : pas d’affichage sur l’écran.
bb Résolution d’affichage élevée : excellente Tout défaut provoquant un déclenchement génère automatiquement, sans
visualisation des symboles graphiques paramétrage préalable, une alarme de priorité haute.
bb LED de signalisation d’alarmes : orange clignotante Dans tous les cas l’historique des alarmes est renseigné.
à l’apparition de l’alarme, fixe après acquittement par En cas de perte d’alimentation du FDM121, les informations sont sauvegardées
l’opérateur si l’alarme demeure. dans la mémoire non volatile du Micrologic. Elles sont récupérées automatiquement
bb Alimentation 24 V CC, dans la plage de tension 24 V au retour de l’alimentation et consultables par la communication
-20 % (19,2 V) à 24 V +10 % (26,4 V). Lorsque le
FDM121 est raccordé au réseau de communication, Affichage d’états et télécommande
l’alimentation 24 V est fournie par le système de
câblage de la communication. Lorsque le disjoncteur est équipé du module BSCM, l’afficheur FDM121 permet
bb Consommation 40 mA. également de visualiser les indications de l’état du disjoncteur :
bb IP54 en face avant. bb O/F : Ouvert ou Fermé
bb SD : Signalisation de déclenchement
PB103377-20 bb SDE : Signalisation de déclenchement sur défaut électrique (surcharge,
court-circuit, défaut terre).

Module SDx

Le module SDx permet le report à distance des conditions de déclenchement ou
d’alarmes des disjoncteurs Compact NSX équipés de protection électronique.
La sortie SD2, disponible avec tous les Micrologic, est associée à l’indication de
déclenchement de surcharge.
La sortie SD4, disponible avec Micrologic 5 / 6, est affectée à une :
bb pré-alarme de surcharge (Micrologic 5)
bb signalisation de défaut Terre (Micrologic 6)
Pour les Micrologic 5 / 6, les sorties SD2 et SD4 peuvent être reprogrammées pour
être affectées à un autre type de déclenchement ou une autre alarme.

Caractéristiques des sorties
Sorties statiques : 24 à 415 V CA / V CC ; 80 mA max.

PB103376-20 Module relais SDx avec son bornier. Module SDTAM
Module relais SDTAM avec son bornier.
Le module SDTAM est dédié aux déclencheurs Micrologic de protection moteur
2.2 M, 2.3 M et 6.2 E-M, 6.3 E-M.
Le module SDTAM est associé à la commande du contacteur, dont il provoque
l’ouverture en cas de surcharge ou autre défaut moteur, évitant ainsi l’ouverture du
disjoncteur.

Micrologic 2 M
La sortie SD4, pilote l’ouverture du contacteur 400 ms avant le déclenchement
normal du disjoncteur dans les cas suivants :
bb surcharge (protection long retard pour la classe de déclenchement)
bb déséquilibre des phases ou perte de phase.
La sortie SD2 permet de mémoriser l’ouverture du contacteur par l’action du
SDTAM.

Micrologic 6 E-M
La sortie SD4, pilote l’ouverture du contacteur 400 ms avant le déclenchement
normal du disjoncteur dans les cas suivants :
bb surcharge (protection long retard pour la classe de déclenchement)
bb déséquilibre des phases ou perte de phase
bb blocage rotor
bb sous-charge (protection à minimum de courant)
bb démarrage long.
La sortie SD2 permet de mémoriser l’ouverture du contacteur par l’action du
SDTAM.

Caractéristiques des sorties
Sorties statiques : 24 à 415 V CA / V CC ; 80 mA max.
