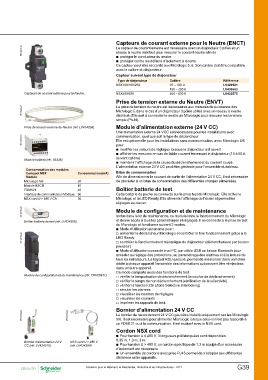

PB103807-32 Capteurs de courant externe pour le Neutre (ENCT)

Le capteur de courant externe est nécessaire avec un disjoncteur 3 pôles et un
réseau à neutre distribué pour mesurer le courant neutre afin de :
bb protéger le conducteur du neutre
bb protéger contre les défauts d‘isolement à la terre.
Ce capteur peut être raccordé aux Micrologic 5, 6. Son calibre doit être compatible
avec le calibre du disjoncteur.

Capteur suivant type de disjoncteur

Capteurs de courant externe pour le Neutre. Type de disjoncteur Calibre Référence
NSX100/160/250 25 – 100 A LV429521
150 – 250 A LV430563
NSX400/630 400 – 630 A LV432575

PB103842-47 Prise de tension externe du Neutre (ENVT)

Prise de tension externe du Neutre (réf. LV434208). La prise de tension du neutre est nécessaires aux mesures de puissance des
Micrologic E dans le cas d’un disjoncteur 3 pôles utilisé avec un réseau à neutre
PB103833-18 distribué. Elle sert à connecter le neutre au Micrologic pour mesurer les tensions
simple (Ph-N).
Module batterie (réf. 54446).
Module d’alimentation externe (24 V CC)
Consommation des modules Consommation (mA)
Compact NSX Une alimentation externe 24 VCC est nécessaire pour les installations avec
Module 20 communication, quel que soit le type de déclencheur.
Micrologic 5/6 10 Elle est optionnelle pour les installations sans communication, avec Micrologic 5/6
40 pour :
Module BSCM 60 bb modifier les valeurs de réglages lorsque le disjoncteur est ouvert
30 bb afficher les mesures en cas de faible courant traversant le disjoncteur (15 à 50 A
FDM121 suivant calibre)
bb maintenir l’affichage de la cause du déclenchement et du courant coupé.
Interface de communication Modbus L’alimentation externe 24 V CC peut être générale pour l’ensemble du tableau.

NSX cord U > 480 V CA Bilan de consommation
Afin de dimensionner le courant de sortie de l’alimentation 24 V CC, il est nécessaire
de procéder à un bilan de consommation des différentes charges alimentées.

Boîtier batterie de test

Cette batterie de poche se connecte sur la prise test du Micrologic. Elle active le
Micrologic et la LED Ready. Elle alimente l’affichage de l’écran et permet les
réglages au clavier.

PB103790-20 Module de configuration et de maintenance

Boîtier batterie de test (réf. LV434206). Inclus dans le kit de maintenance, ce module teste le fonctionnement du Micrologic
et donne accès à tous les paramétrages et réglages. Il se connecte à la prise de test
PB103794-32 du Micrologic et fonctionne suivant 2 modes.
bb Mode d’utilisation autonome pour :
Module de configuration et de maintenance (réf. TRV00911). vv alimenter le déclencheur Micrologic et contrôler le bon fonctionnement grâce à la
LED Ready
PB103799-24 vv contrôler le fonctionnement mécanique du disjoncteur (déclenchement par bouton
PB103789-24 poussoir).
bb Mode d’utilisation connecté à un PC, par câble USB ou liaison Bluetooth pour
Bornier d'alimentation 24 V NSX cord U > 480 V accèder au réglage des protections, au paramétrage des alarmes et à la lecture de
CC (réf. LV434210). (réf. LV434204). tous les indicateurs. Le logiciel RSU associé, permet de mémoriser dans un fichier
dédié à chaque appareil l’ensemble des informations qui peuvent être réinjectées
dans un autre appareil.
Ce mode comporte aussi des fonctions de test :
vv vérifier la temporisation de déclenchement (la courbe de déclenchement)
vv vérifier le temps de non déclenchement (vérification de la sélectivité)
vv vérifier la fonction ZSI (Zone Selective Interlocking)
vv simuler les alarmes
vv visualiser les courbes de réglages
vv visualiser les courants
vv imprimer les rapports de test.

Bornier d’alimentation 24 V CC

Le bornier de raccordement 24 V CC peut être installé uniquement sur les Micrologic
5/6. Il est nécessaire pour alimenter Micrologic lorsque celui-ci n’est pas raccordé à
un FDM121 ou à la communication. Il est exclusif avec le NSX cord.

Cordon NSX cord

bb Pour tension U y 480 V, 3 longueurs préfabriquées sont disponibles :
0,35 m, 1,3 m, 3 m.
bb Pour tension U > 480 V, un cordon spécifique de 1,3 m équipé d’un accessoire
d’isolement est nécessaire.
bb Un ensemble de cordons avec prise RJ45 permet de s’adapter aux différentes
distances entre appareils.

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 G39
