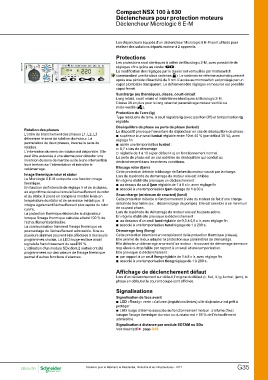

P. 505
Compact NSX 100 à 630
Déclencheurs pour protection moteurs
Déclencheur Micrologic 6 E-M
Les disjoncteurs équipés d’un déclencheur Micrologic 6 E-M sont utilisés pour
réaliser des solutions départs moteur à 2 appareils.
Protections
Les protections sont identiques à celles de Micrologic 2-M, avec possibilité de
DB112116
réglages «fin» grâce au clavier .
La modification des réglages par le clavier est verrouillée par microswitch
commandant une fonction cadenas ). Le cadenas se referme automatiquement
après une période d’inactivité de 5 mn. L’accès au microswitch est protégé par un
capot plombable transparent. Le défilement des réglages et mesures est possible
capot fermé.
Surcharge (ou thermique), classe, court-circuit
Long retard, court retard et instantanée identiques à Micrologic 2-M.
Classe 30 en plus pour le long retard et paramétrage moteur ventilé ou
moto-ventilé ( ).
Protection de Terre (Ig)
Type résiduelle de terre, à seuil réglable Ig (avec position Off) et temporisation tg
réglable.
Rotation des phases Déséquilibre de phase ou perte de phase (Iunbal)
L’ordre de branchement des phases L1, L2, L3 Le dispositif provoque l’ouverture du disjoncteur en cas de déséquilibre de phase :
détermine le sens de rotation du moteur. La bb supérieur à un seuil Iunbal réglable entre 10 et 40 % (par défaut 30 %), avec
permutation de deux phases, inverse le sens de réglage fin
rotation. bb après une temporisation tunbal :
L’information du sens de rotation est disponible. Elle vv 0,7 s lors du démarrage
peut être associée à une alarme pour détecter une vv réglable de 1 à 10 s (par défaut 4 s) en fonctionnement normal.
inversion du sens de marche suite à une intervention
hors tension sur l’alimentation et interdire le La perte de phase est un cas extrême de déséquilibre qui conduit au
redémarrage.
déclenchement dans les mêmes conditions.
Image thermique rotor et stator
Le Micrologic 6 E-M comporte une fonction image Blocage rotor (Ijam)
thermique. Cette protection détecte le blocage de l’arbre du moteur causé par la charge.
En fonction de l’intensité de réglage Ir et de la classe, Lors de la période de démarrage du moteur elle est inhibée.
un algorithme de calcul simule l’échauffement du rotor En régime établi elle provoque un déclenchement :
et du stator. Il prend en compte la montée lente en bb au dessus du seuil Ijam réglable de 1 à 8 x Ir, avec réglage fin
température du stator et de sa masse métallique. Il bb associé à une temporisation tjam réglage de 1 à 30 s.
intégre également l’échauffement plus rapide du rotor
cuivre. Sous-charge (minimum de courant) (Iund)
La protection thermique déclenche le disjoncteur Cette protection détecte le fonctionnement à vide du moteur du fait d’une charge
lorsque l’image thermique calculée atteint 100 % de entraînée trop faible (ex. : désamorçage de pompe). Elle est sensible à un minimum
l’échauffement admissible. de courant phase.
La communication transmet l’image thermique en Lors de la période de démarrage du moteur elle est toujours active.
pourcentage de l’échauffement admissible. Une ou En régime établi elle provoque le déclenchement :
plusieurs alarmes peuvent être affectées à des seuils bb au dessous d’un seuil Iund réglable de 0,3 à 0,9 x Ir, avec réglage fin
programmés choisis. La LED rouge en face avant bb associé à une temporisation tund réglage de 1 à 200 s.
signale le franchissement du seuil 95 %.
L’utilisation d’un module SDx dont 2 sorties ont été Démarrage long (Ilong)
programmées sur des valeurs de l’image thermique Cette protection intervient en complément de la protection thermique (classe).
permet d’autres fonctions d’alarmes. Elle permet de mieux adapter la protection aux paramètres de démarrage.
Elle détecte un démarrage anormal d’un moteur : le courant de démarrage demeure
trop élevé ou trop faible par rapport à un seuil et une temporisation.
Elle provoque le déclenchement :
bb par rapport à un seuil Ilong réglable de 1 à 8 x Ir, avec réglage fin
bb associé à une temporisation tlong réglage de 1 à 200 s.
Affichage de déclenchement défaut
Lors d’un déclenchement sur défaut, l’origine du défaut (Ir, Isd, Ii, Ig, Iunbal, Ijam), la
phase en défaut et le courant coupé sont affichés.
Signalisations
Signalisation de face avant
bb LED «Ready» verte : s’allume (impulsions lentes) si le disjoncteur est prêt à
protéger
bb LED rouge d’alarme associée au fonctionnement moteur : s’allume (fixe)
lorsque l’image thermique du rotor ou du stator est > 95 % de l’échauffement
admissible.
Signalisation à distance par module SDTAM ou SDx
Voir descriptif ► page G38.
Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 G35
