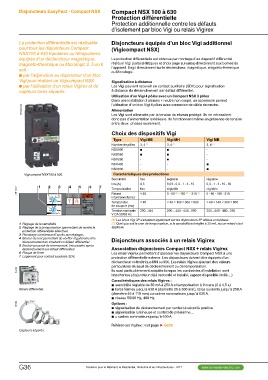

Disjoncteurs EasyPact - Compact NSX Compact NSX 100 à 630
La protection différentielle est réalisable Protection différentielle
pour tous les disjoncteurs Compact Protection additionnelle contre les défauts
NSX100 à 630 tripolaires ou tétrapolaires d’isolement par bloc Vigi ou relais Vigirex
équipés d’un déclencheur magnétique,
magneto-thermique ou Micrologic 2, 5 ou 6 Disjoncteurs équipés d’un bloc Vigi additionnel
soit : (Vigicompact NSX)
b par l’adjonction au disjoncteur d’un bloc
Vigi pour réaliser un Vigicompact NSX La protection différentielle est obtenue par montage d’un dispositif différentiel
b par l’utilisation d’un relais Vigirex et de résiduel Vigi (caractéristiques et choix page suivante) directement aux bornes de
capteurs tores séparés. l’appareil. Il agit directement sur le déclencheur, magnétique, magnéto-thermique
ou Micrologic.
Vigicompact NSX100 à 630.
PB103579-28 123 45 67 Signalisation à distance
Les Vigi peuvent recevoir un contact auxiliaire (SDV) pour signalisation
1 Réglage de la sensibilité à distance du déclenchement sur défaut différentiel.
2 Réglage de la temporisation (permettant de rendre la
protection différentielle sélective) Utilisation d’un Vigi 4 pôles avec un Compact NSX 3 pôles
3 Plombage condamnant l’accès aux réglages Dans une installation 3 phases + neutre non coupé, un accessoire permet
4 Bouton de test permettant de vérifier régulièrement le l’utilisation d’un bloc Vigi 4 pôles avec connexion de câble de neutre.
déclenchement en simulant un défaut différentiel
5 Bouton-poussoir de réarmement, (nécessaire après Alimentation
déclenchement sur défaut différentiel) Les Vigi sont alimentés par la tension du réseau protégé. Ils ne nécessitent
6 Plaque de firme donc pas d’alimentation extérieure. Ils fonctionnent même en présence de tension
7 Logement pour contact auxiliaire SDV. entre deux phases seulement.
Relais différentiel.
Capteurs séparés. Choix des dispositifs Vigi

Type Vigi ME Vigi MH Vigi MB

Nombre de pôles 3, 4 (1) 3, 4 (1) 3, 4 (1)
NSX100 b b -
NXS160 b b -
NSX250 b -
NSX400 - b
NSX630 - - b
- -

Caractéristiques des protections

DB112147 Sensibilité fixe réglable réglable
IDn (A) 0,3 0,03 - 0,3 - 1 - 3 - 10 0,3 - 1 - 3 - 10 - 30

Temporisation fixe réglable réglable

Retard < 40 0 - 60 (2) - 150 (2) - 310 (2) 0 - 60 - 150 - 310

intentionnel (ms)

Temps total < 40 < 40 < 140 < 300 < 800 < 40 < 140 < 300 < 800

de coupure (ms)

Tension nominale 200...440 200... 440 - 440...550 200...440 - 440...550
V CA 50/60 Hz

(1) Les blocs Vigi 3P s’adaptent également sur les disjoncteurs 3P utilisés en biphasé.
(2) Quel que soit le cran de temporisation, si la sensibilité est réglée à 30 mA, aucun retard n’est
appliqué.

044322 Disjoncteurs associés à un relais Vigirex

051352 Association disjoncteurs Compact NSX + relais Vigirex

Les relais Vigirex permettent d’associer les disjoncteurs Compact NSX à une
protection différentielle externe. Les disjoncteurs doivent être équipés d’un
déclencheur voltmètrique MN ou MX. Les relais Vigirex ajoutent des valeurs
particulières de seuil de déclenchement ou de temporisation.
Ils sont particulièrement adaptés lorsque les contraintes d’installation sont
importantes (disjoncteur déjà raccordé et installé, espace disponible limité…)

Caractéristiques des relais Vigirex :
bb sensibilité réglable de 30 mA à 250 A et temporisation à 9 crans (0 à 4,5 s)
bb tores fermés jusqu’à 630 A (diamètre 30 à 300 mm), tores ouvrants jusqu’à 250 A
(diamètre 46 à 110 mm) ou cadres sommateurs jusqu’à 630 A.
bb réseau 50/60 Hz, 400 Hz.

Options :
bb signalisation de déclenchement par contact à sécurité positive
bb signalisation lumineuse et contact de préalarme…
bb u cadres sommateurs jusqu’à 630 A.

Références Vigirex : voir page ► G208
