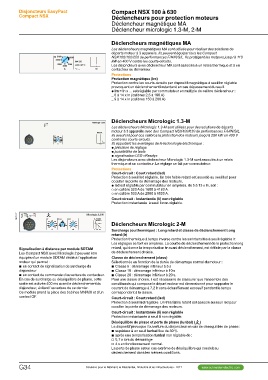

Disjoncteurs EasyPact Compact NSX 100 à 630
Compact NSX
Déclencheurs Micrologic 1.3-M
50A
DB112111
Signalisation à distance par module SDTAM
Les Compact NSX avec Micrologic 2 peuvent être
équipés d’un module SDTAM dédié à l’application
moteur qui permet :
bb un contact de signalisation de surcharge du
disjoncteur
bb un contact de commande d’ouverture du contacteur. retard, qui donne la temporisation tr avant déclenchement, est définie par la classe
En cas de surcharge ou déséquilibre de phase, cette
sortie est activée 400 ms avant le déclenchement du
disjoncteur, évitant l’ouverture de ce dernier.
Ce module prend la place des bobines MN/MX et d’un
contact OF.
G34 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
Déclencheurs pour protection moteurs
Déclencheur magnétique MA
Déclencheur micrologic 1.3-M, 2-M
Déclencheurs magnétiques MA
Les déclencheurs magnétiques MA sont utilisés pour réaliser des solutions de
départs moteur à 3 appareils. Ils peuvent équiper tous les Compact
NSX100/160/250 de performances F/H/N/S/L. Ils protégent les moteurs jusqu’à 110
kW en 400 V contre les courts-circuits.
Les disjoncteurs avec déclencheur MA sont associés à un relais thermique et à un
contacteur ou démarreur.
Protections
Protection magnétique (Im)
Protection contre les courts-circuits par dispositif magnétique à seuil Im réglable
provoquant un déclenchement instantané en cas dépassement du seuil.
@ Im = In x ... est réglable par commutateur en multiple du calibre déclencheur :
_ 6 à 14 x In (calibres 2,5 à 100 A)
_ 9 à 14 x In (calibres 150 à 200 A)
Les déclencheurs Micrologic 1.3-M sont utilisés pour des solutions de départs
moteur à 3 appareils avec des Compact NSX400/630 de performances F/H/N/S/L.
Ils assurent pour ces calibres la protection des moteurs jusqu’à 250 kW en 400 V
contre les courts-circuits.
Ils apportent les avantages de la technologie électronique :
@ précision de réglage
@ possibilités de tests
@ signalisation LED «Ready».
Les disjoncteurs avec déclencheur Micrologic 1.3-M sont associés à un relais
thermique et un contacteur. Le réglage se fait par commutateur.
Protections
Court-circuit : Court retard (Isd)
Protection à seuil Isd réglable. Un très faible retard est associé au seuil Isd pour
occulter la pointe de démarrage des moteurs.
@ Isd est réglable par commutateur en ampères, de 5 à 13 x In, soit :
_ en calibre 320 A de 1600 à 4160 A.
_ en calibre 500 A de 2500 à 6500 A.
Court-circuit : Instantanée (Ii) non réglable
Protection instantanée à seuil Ii non réglable.
Déclencheurs Micrologic 2-M
Surcharge (ou thermique) : Long retard et classe de déclenchement Long
retard (Ir)
Protection thermique à temps inverse contre les surintensités à seuil réglable Ir.
Les réglages se font en ampères. La courbe de déclenchement de la protection long
de déclenchement choisie.
Classe de déclenchement (class)
Sélectionnée en fonction de la durée de démarrage normal du moteur :
bb Classe 5 : démarrage inférieur à 5 s
bb Classe 10 : démarrage inférieur à 10 s
bb Classe 20 : démarrage inférieur à 20 s.
Pour une classe choisie, il est nécessaire de s’assurer que l’ensemble des
constituants qui compose le départ moteur est dimensionné pour supporter le
courant de démarrage à 7,2 Ir sans échauffement excessif pendant le temps
correspondant à la classe.
Court-circuit : Court retard (Isd)
Protection à seuil Isd réglable. Un très faible retard est associé au seuil Isd pour
occulter la pointe de démarrage des moteurs.
Court-circuit : Instantanée (Ii) non réglable
Protection instantanée à seuil Ii non réglable.
Déséquilibre de phase et perte de phase (Iunbal) ( )
Le dispositif provoque l’ouverture du disjoncteur en cas de déséquilibre de phase :
bb supérieur à un seuil Iunbal fixe de 30 %
bb après une temporisation tunbal non réglable de :
vv 0,7 s lors du démarrage
vv 4 s en fonctionnement normal.
La perte de phase est un cas extrême de déséquilibre qui conduit au
déclenchement dans les mêmes conditions.
