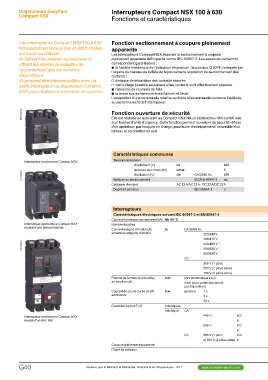

Page 510 - catalogue général SE 2017 (web flip book)

Disjoncteurs EasyPact Interrupteurs Compact NSX 100 à 630
Compact NSX Fonctions et caractéristiques

Les interrupteurs Compact NSX100 à 630 Fonction sectionnement à coupure pleinement
NA existent en version fixe et débrochable apparente
sur socle ou châssis.
Ils utilisent les mêmes accessoires et Les interrupteurs Compact NSX assurent le sectionnement à coupure
offrent les mêmes possibilités de pleinement apparente défini par la norme IEC 60947-3. Les essais de conformité
raccordement que les versions correspondant garantissent :
disjoncteurs. bb la fiabilité mécanique de l’indication de position : la position O (OFF) indiquée par
Ils peuvent être interverrouillés avec un l’organe de manœuvre reflète de façon certaine la position de sectionnement des
autre interrupteur ou disjoncteur Compact contacts :
NSX pour réaliser un inverseur de sources. vv distance de séparation des contacts assurée
vv verrouillage possible seulement si les contacts sont effectivement séparés.
PB103199-28 bb l’absence de courants de fuite
bb la tenue aux surtensions entre l’amont et l’aval.
L’adaptation d’une commande rotative ou d’une télécommande conserve l’aptitude
au sectionnement de l’interrupteur.

Fonction ouverture de sécurité

Elle est réalisée en associant au Compact NSX NA un déclencheur MN ou MX relié
à un bouton d’arrêt d’urgence. Cette fonction permet l’ouverture de sécurité réflexe
d’un opérateur, par coupure en charge, pour isoler électriquement l’ensemble d’un
tableau et sa distribution aval.

Interrupteur-sectionneur Compac NSX. Caractéristiques communes Ui 800

PB103372-34 Tensions assignées Uimp 8
d’isolement (V)
de tenue aux chocs (kV) Ue CA 50/60 Hz 690
d’utilisation (V)
IEC/EN 60947-3 oui
Aptitude au sectionnement
Catégorie d’emploi AC 22 A/AC 23 A - DC 22 A/DC 23 A

Degré de pollution IEC 60664-1 3

Interrupteurs

Caractéristiques électriques suivant IEC 60947-3 et EN 60947-3

Interrupteur-sectionneur Compac NSX Courant thermique conventionnel (A) Ith 60 °C
équipé d’une télécommande.
Interrupteur-sectionneur Compac NSX Nombre de pôles
équipé d’un bloc Vigi.
Courant assigné d’emploi (A) le CA 50/60 Hz
suivant la catégorie d'emploi 220/240 V

PB103629-31 380/415 V

440/480 V (2)

500/525 V

660/690 V

CC

250 V (1 pôle)

500 V (2 pôles série)

750 V (3 pôles série)

Pouvoir de fermeture (kA crête) lcm mini (interrupteur seul)
en court-circuit
maxi (avec protection amont
par disjoncteur)

Courant de courte durée (A eff) lcw pendant 1s
admissible 3s

20 s

Durabilité (cycles F-0) mécanique

électrique CA

440 V In/2

In

690 V In/2

In

CC 250 V (1 pôle) In/2

et 500 V (2 pôles série) In

Coupure pleinement apparente

Degré de pollution
