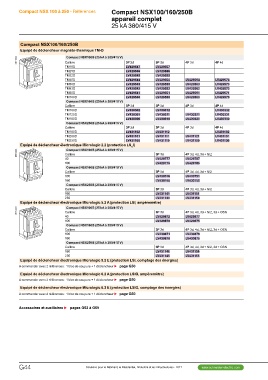

Page 514 - catalogue général SE 2017 (web flip book)

Compact NSX 100 à 250 - Références Compact NSX100/160/250B
appareil complet
25 kA 380/415 V

Compact NSX100/160/250B

Equipé de déclencheur magnéto-thermique TM-D

DB112222 Compact NSX100B (25 kA à 380/415 V)

Calibre 3P 2d 3P 3d 4P 3d 4P 4d

TM16D LV429547 LV429557

TM25D LV429546 LV429556

TM32D LV429545 LV429555

TM40D LV429544 LV429554 LV429564 LV429574
LV429563 LV429573
TM50D LV429543 LV429553 LV429562 LV429572
LV429561 LV429571
TM63D LV429542 LV429552 LV429560 LV429570

TM80D LV429541 LV429551 4P 3d 4P 4d
LV430332
TM100D LV429540 LV429550 LV430321 LV430331
LV430320 LV430330
Compact NSX160B (25 kA à 380/415 V)
4P 3d 4P 4d
Calibre 3P 2d 3P 3d LV431132
LV431121 LV431131
TM100D LV430302 LV430312 LV431120 LV431130

TM125D LV430301 LV430311

TM160D LV430300 LV430310

Compact NSX250B (25 kA à 380/415 V)

Calibre 3P 2d 3P 3d

TM160D LV431102 LV431112

TM200D LV431101 LV431111

TM250D LV431100 LV431110

DB112223 Equipé de déclencheur électronique Micrologic 2.2 (protection LSOI)
Compact NSX100B (25 kA à 380/415 V)

Calibre 3P 3d 4P 3d, 4d, 3d + N/2
LV429787
40 LV429777 LV429785

100 LV429775 4P 3d, 4d, 3d + N/2
LV430751
Compact NSX160B (25 kA à 380/415 V) LV430750

Calibre 3P 3d 4P 3d, 4d, 3d + N/2
LV431151
100 LV430746 LV431150

160 LV430745

Compact NSX250B (25 kA à 380/415 V)

Calibre 3P 3d

160 LV431141

250 LV431140

Equipé de déclencheur électronique Micrologic 5.2 A (protection LSI, ampèremètre)

DB112224 Compact NSX100B (25 kA à 380/415 V)

Calibre 3P 3d 4P 3d, 4d, 3d + N/2, 3d + OSN
LV429877
40 LV429872 LV429875

100 LV429870 4P 3d, 4d, 3d + N/2, 3d + OSN
LV430876
Compact NSX160B (25 kA à 380/415 V) LV430875

OK Calibre 3P 3d 4P 3d, 4d, 3d + N/2, 3d + OSN
100 LV430871 LV431156
Mode LV431155

160 LV430870

Compact NSX250B (25 kA à 380/415 V)

Calibre 3P 3d

160 LV431146

250 LV431145

Equipé de déclencheur électronique Micrologic 5.2 E (protection LSI, comptage des énergies)

A commander avec 2 références : 1 bloc de coupure + 1 déclencheur u page G50

Equipé de déclencheur électronique Micrologic 6.2 A (protection LSIG, ampèremètre)
A commander avec 2 références : 1 bloc de coupure + 1 déclencheur u page G50

Equipé de déclencheur électronique Micrologic 6.2 E (protection LSIG, comptage des énergies)
A commander avec 2 références : 1 bloc de coupure + 1 déclencheur u page G50

Accessoires et auxiliaires u pages G52 à G59
