Références Disjoncteurs et interrupteurs EasyPact CVS
100 à 630A

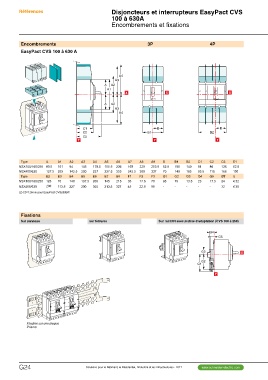

Encombrements Encombrements et fixations
EasyPact CVS 100 à 630 A
3P 4P

A4
A3

A A2 X X
A1
B B
X B1 B2

A A2 Y Y
A3

A4

C1
C2
C3
Z

Type A A1 A2 A3 A4 A5 A6 A7 A8 A9 B B1 B2 C1 C2 C3 E1
NSX100/160/250 80.5 161 94 145 178.5 155.5 236 169 220 253.5 52.5 105 140 81 86 126 62.5
NSX400/630 127.5 255 142.5 200 237 227.5 355 242.5 300 337 70 140 185 95.5 110 168 100
E2 E3 E4 E5 E6 E7 E8 F1 F2 F3 G1 G2 G3 G4 G5 ØT U
Type 125 70 140 137.5 200 145 215 35 17.5 70 95 75 13.5 23 17.5 24 y 32
NSX100/160/250 200 y 35
113.5 227 200 300 213.5 327 45 22.5 90 - - - - - 32
NSX400/630

(2) C3=126mm pour EasyPact CVS250B/F.

Fixations sur ferrures Sur rail DIN avec platine d’adaptation (CVS 100 à 250)

Sur panneau G4
G5

G3 X
G2
G1

Z

Fixation sur une plaque
Prisma
