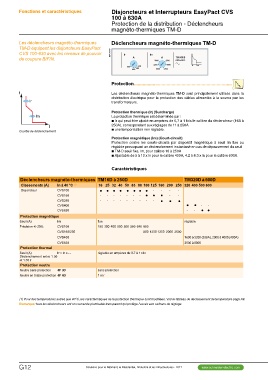

Fonctions et caractéristiques Disjoncteurs et Interrupteurs EasyPact CVS
Les déclencheurs magnéto-thermiques 100 à 630A
TM-D équipent les disjoncteurs EasyPact Protection de la distribution - Déclencheurs
CVS 100-630 avec les niveaux de pouvoir magnéto-thermiques TM-D
de coupure B/F/N. Déclencheurs magnéto-thermiques TM-D

DB400003

5000 2500 600A/40
4500 3000
600 420
540 480 4000 3500

Courbe de déclenchement Protection...............................................................................

Les déclencheurs magnéto-thermiques TM-D sont principalement utilisés dans la
distribution électrique pour la protection des câbles alimentés à la source par les
transformateurs.

Protection thermique (Ir) (Surcharge)
La protection thermique est déterminée par :
b Ir qui peut être ajusté en ampères de 0,7 à 1 fois le calibre du déclencheur (16A à
250A), correspondant aux réglages de 11 à 250A
b une temporisation non réglable.

Protection magnétique (lm) (Court-circuit)
Protection contre les courts-circuits par dispositif magnétique à seuil Im fixe ou
réglable provoquant un déclenchement instantané en cas de dépassement du seuil
b TM-D seuil fixe, lm, pour calibre 16 à 250A
b Ajustable de 5 à 10 x ln pour le calibre 400A, 4.2 à 8.3 x ln pour le calibre 630A.

Caractéristiques

Déclencheurs magnéto-thermiques TM16D à 250D TM320D à 600D

Classements (A) In à 40 °C (1) 16 25 32 40 50 63 80 100 125 160 200 250 320 400 500 600

Disjoncteur CVS100 p p p p p pp p - - - -
CVS160 - ------pp p - -

CVS250 - ------- - p p p
CVS400 p p- -
CVS630 - - pp

Protection magnétique

Seuil (A) Im fixe réglable

Précision +/-20% CVS100 190 300 400 500 500 500 640 800

CVS160/250 800 1250 1250 2000 2500

CVS400 1600 à 3200 (320A), 2000 à 4000 (400A)

CVS630 2500 à 5000

Protection thermal

Seuil (A) Ir = In x ... réglable en ampères de 0.7 à 1 x In
sans protection
Déclenchement entre 1.05

et 1.30 lr

Protection neutre

Neutre sans protection 4P 3D

Neutre en totale protection 4P 4D 1 x Ir

(1) Pour des températures autres que 40°C, les caractéristiques de la protection thermique sont modifiées. Voir le tableau de déclassement de température page A9.
Remarque: tous les déclencheurs ont un couvercle plombable transparent qui protège l’accès aux cadrans de réglage.
