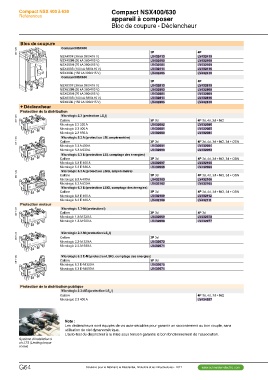

Page 534 - catalogue général SE 2017 (web flip book)

Compact NSX 400 à 630 Compact NSX400/630
Références appareil à composer
Bloc de coupure - Déclencheur

DB111460 Bloc de coupure

Compact NSX400

NSX400F (36 kA 380/415 V) 3P 4P
NSX400N (50 kA 380/415 V) LV432413 LV432415
NSX400H (70 kA 380/415 V) LV432403 LV432408
NSX400S (100 kA 380/415 V) LV432404 LV432409
NSX400L (150 kA 380/415 V) LV432414 LV432416
Compact NSX630 LV432405 LV432410

NSX630F (36 kA 380/415 V) 3P 4P
LV432813 LV432815
NSX630N (50 kA 380/415 V) LV432803 LV432808
LV432804 LV432809
NSX630H (70 kA 380/415 V) LV432814 LV432816
LV432805 LV432810
NSX630S (100 kA 380/415 V)
3P 3d 4P 3d, 4d, 3d + N/2
NSX630L (150 kA 380/415 V) LV432082 LV432086
LV432081 LV432085
DB111461 + Déclencheur LV432080 LV432084

Protection de la distribution 3P 3d 4P 3d, 4d, 3d + N/2, 3d + OSN
Micrologic 2.3 (protection LSOI) LV432091 LV432094
LV432090 LV432093
Calibre
3P 3d 4P 3d, 4d, 3d + N/2, 3d + OSN
Micrologic 2.3 250 A LV432097 LV432100
LV432096 LV432099
Micrologic 2.3 400 A
3P 3d 4P 3d, 4d, 3d + N/2, 3d + OSN
Micrologic 2.3 630 A LV432103 LV432106
LV432102 LV432105
DB111462 Micrologic 5.3 A (protection LSI, ampèremètre)
Calibre 3P 3d 4P 3d, 4d, 3d + N/2, 3d + OSN
LV432109 LV432112
Micrologic 5.3 A 400 A LV432108 LV432111

OK Micrologic 5.3 A 630 A 3P 3d 4P 3d
LV432069 LV432078
Mode Micrologic 5.3 E (protection LSI, comptage des énergies) LV432068 LV432077
Calibre

Micrologic 5.3 E 400 A

Micrologic 5.3 E 630 A

DB111462 Micrologic 6.3 A (protection LSIG, ampèremètre)
Calibre

Micrologic 6.3 A 400 A

OK Micrologic 6.3 A 630 A
Micrologic 6.3 E (protection LSIG, comptage des énergies)
Mode Calibre

Micrologic 6.3 E 400 A

Micrologic 6.3 E 630 A

Protection moteur

DB111463 Micrologic 1.3-M (protection I)
Calibre

Micrologic 1.3-M 320 A

Micrologic 1.3-M 500 A

DB111461 Micrologic 2.3-M (protection LSOI) 3P 3d
Calibre
Micrologic 2.3-M 320 A LV432072
Micrologic 2.3-M 500 A LV432071

DB111462 Micrologic 6.3 E-M (protection LSIG, comptage des énergies)

Calibre 3P 3d

Micrologic 6.3 E-M 320 A LV432075

OK Micrologic 6.3 E-M 500 A LV432074

Mode

Protection de la distribution publique 4P 3d, 4d, 3d + N/2
Micrologic 2.3-AB (protection LSOI) LV434557
Calibre

Micrologic 2.3 400 A

Système d’installation à Note :
vis LTS (Limiting torque Les déclencheurs sont équipés de vis auto-sécables pour garantir un raccordement au bon couple, sans
screw) utilisation de clef dynanométrique.
L’auto-test du disjoncteur à la mise sous tension garantie le bon fonctionnement de l’association.
