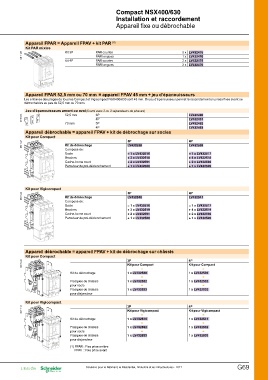

P. 539
Compact NSX400/630
Installation et raccordement
Appareil fixe ou débrochable
Appareil FPAR = Appareil FPAV + kit PAR (1)
Kit PAR mixtes
DB111465 Kit 3P PAR courtes 2 x LV432475
1 x LV432476
PAR longues 2 x LV432475
2 x LV432476
Kit 4P PAR courtes
PAR longues
Appareil FPAR 52,5 mm ou 70 mm = appareil FPAV 45 mm + jeu d’épanouisseurs
Les entraxes des plages de tous les Compact et Vigicompact NSX400/630 sont 45 mm. Un jeu d’épanouisseur permet le raccordement en prises fixes avant ou
débrochables au pas de 52,5 mm ou 70 mm.
Jeu d’épanouisseurs amont ou aval (fourni avec 2 ou 3 séparateurs de phases)
DB111466 52,5 mm 3P LV432490
LV432491
4P LV432492
LV432493
70 mm 3P
4P
4P LV432539
Appareil débrochable = appareil FPAV + kit de débrochage sur socles = 1 x LV432517
+ 4 x LV432518
Kit pour Compact + 2 x LV432592
+ 1 x LV432520
DB111467 3P
Kit de débrochage LV432538
Composé de :
Socle = 1 x LV432516
Broches + 3 x LV432518
Cache-borne court + 2 x LV432591
Percuteur de pré-déclenchement + 1 x LV432520
DB111469 Kit pour Vigicompact 3P 4P
LV432540 LV432541
Kit de débrochage
Composé de : = 1 x LV432516 = 1 x LV432517
Socle + 3 x LV432519 + 4 x LV432519
Broches + 2 x LV432591 + 2 x LV432592
Cache-borne court + 1 x LV432520 + 1 x LV432520
Percuteur de pré-déclenchement
Appareil débrochable = appareil FPAV + kit de débrochage sur châssis
Kit pour Compact
DB111468 3P 4P
Kit pour Compact
Kit pour Compact
=
= 1 x LV432539
Kit de débrochage 1 x LV432538 +
1 x LV432532
+
+
Flasques de châssis 1 x LV432532 1 x LV432533
pour socle + 4P
Kit pour Vigicompact
Flasques de châssis 1 x LV432533
=
pour disjoncteur 1 x LV432541
DB117174 Kit pour Vigicompact 3P +
Kit pour Vigicompact 1 x LV432532
Kit de débrochage
= +
Flasques de châssis 1 x LV432533
pour socle 1 x LV432540
Flasques de châssis +
pour disjoncteur
(1) FPAR : Fixe prise arrière 1 x LV432532
+
FPAV : Fixe prise avant
1 x LV432533
Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 G69
