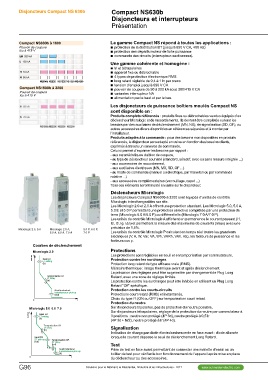

Disjoncteurs Compact NS 630b Compact NS630b
Disjoncteurs et interrupteurs
Présentation

Compact NS630b à 1600 La gamme Compact NS répond à toutes les applications :
Pouvoir de coupure
Icu à 415 V bb protection de la distribution BT (jusqu'à 690 V CA, 400 Hz)
bb protection des départs moteur de forte puissance
bb commande des circuits (interrupteur-sectionneur).

Compact NS1600b à 3200 Une gamme cohérente et homogène :
Pouvoir de coupure
Icu à 415 V bb tri et tétrapolaires
bb appareil fixe ou débrochable
bb 4 types de protection électronique RMS
bb long retard réglable de 0,4 à 1 In par crans
bb tension d’emploi jusqu’à 690 V CA
bb pouvoir de coupure de 50 à 200 kA sous 380/415 V CA
bb variantes interrupteur NA
bb alimentation par le haut et par le bas.

Micrologic 2.0, 5.0 Micrologic 2.0 A, 5.0 P, 6.0 P, Les disjoncteurs de puissance boîtiers moulés Compact NS
5.0 A, 6.0 A, 7.0 A 7.0 P sont disponible en :

Courbes de déclenchement Produits complets référencés : produits fixes ou débrochables vendus équipés d’un
déclencheur Micrologic et de raccordements. Ils devront être complétés suivant les
Micrologic 2.0 besoins par des auxiliaires de déclenchement (MN, NX), de signalisation (SD, OF), ou
autres accessoires divers disponibles en références séparées et à monter par
DB120808 l’installateur.
Produits adaptés à la commande : pour des besoins non disponibles en produits
Micrologic 5.0 6.0 7.0 référencés, le disjoncteur sera adapté en usine en fonction des besoins clients,
exprimés à travers un canevas de commande.
DB120809 Celui ci permet d’exprimer les besoins par rapport :
- aux caractéristiques du bloc de coupure,
- au type de déclencheur souhaité (standard, sélectif, avec ou sans mesure intégrée ...)
- aux accessoires de raccordement,
- aux auxiliaires électriques (MN, MX, SD, OF ...)
- au mode de commande (manuel ou électrique, par maneton ou par commande
rotative ...)
- aux accessoires complémentaires (verrouillage, capot ...)
Tous ces éléments seront monté en usine sur le disjoncteur.

Déclencheurs Micrologic

Les disjoncteurs Compact NS630b à 3200 sont équipés d’unités de contrôle
Micrologic interchangeables sur site.
Les Micrologic 2.0 et 2.0 A offrent une protection standard. Les Micrologic 5.0, 5.0 A,
5.0 E et 5.0 P permettent une protection sélective complétée par une protection de
terre (Micrologic 6.0 A/6.0 P) ou différentielle (Micrologic 7.0 A/7.0 P).
Les unités de contrôle Micrologic A affichent en permanence le courant passant (I1,
I2, I3, Ig, I∆n) et permettent la mesure des maximums de courants (Imax) avec une
précision de 1,5%.
Les unités de contrôle Micrologic P calculent en temps réel toutes les grandeurs
électriques (V, A, W, Var, VA, Wh, VARh, VAh, Hz), les facteurs de puissance et les
facteurs cos ϕ.

Protections

Les protections sont réglables en seuil et en temporisation par commutateurs.
Protection contre les surcharges
Protection long retard de type efficace vraie (RMS).
Mémoire thermique : image thermique avant et après déclenchement.
La précision des réglages peut être augmentée par changement de Plug Long
Retard, avec une zone de réglage limitée.
La protection contre les surcharges peut être inhibée en utilisant un Plug Long
Retard "Off" spécifique.
Protection contre les courts-circuits
Protections court retard (RMS) et instantanée.
Choix du type I2t (ON ou OFF) sur temporisation court retard.
Protection du neutre
Sur disjoncteurs tripolaires, pas de protection du neutre possible.
Sur disjoncteurs tétrapolaires, réglage de la protection du neutre par commutateur à
3 positions : neutre non protégé (4P 3d), neutre protégé à 0,5 Ir
(4P 3d + N/2), neutre protégé à Ir (4P 4d).

Signalisation

Indication de charge par diode électroluminescente en face avant : diode allumée
lorsque le courant dépasse le seuil de déclenchement Long Retard.

Test

Prise de test en face avant permettant de connecter une mallette d'essai ou un
boîtier de test pour vérifier le bon fonctionnement de l'appareil après mise en place
du déclencheur ou des accessoires.
