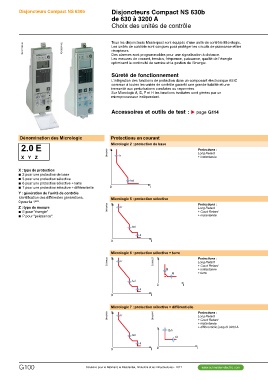

Fonctions et caractéristiques Unités de contrôle Micrologic

Disjoncteurs Compact NS 630b PDaisnjornacmteaurdseCsofmonpcatciot nNsS 630b

de 630 à 3200 A
Choix des unités de contrôle

PB100772R-32 Tous les disjoncteurs Masterpact sont équipés d’une unité de contrôle Micrologic.
PB106351A32 Les unités de contrôle sont conçues pour protéger les circuits de puissance et les
récepteurs.
Des alarmes sont programmables pour une signalisation à distance.
Les mesures de courant, tension, fréquence, puissance, qualité de l’énergie
optimisent la continuité de service et la gestion de l’énergie.

Sûreté de fonctionnement

L’intégration des fonctions de protection dans un composant électronique ASIC
commun à toutes les unités de contrôle garantit une grande fiabilité et une
immunité aux perturbations conduites ou rayonnées.
Sur Micrologic A, E, P et H les fonctions évoluées sont gérées par un
microprocesseur indépendant.

Accessoires et outils de test : u page G114

Dénomination des Micrologic DB128024 Protections en courant Protections :
Long Retard
2.0 E Micrologic 2 : protection de base + instantanée
Protections :
XYZ Micrologic 5 : protection sélective Long Retard
+ Court Retard
X : type de protection DB128025 + instantanée
b 2 pour une protection de base
b 5 pour une protection sélective
b 6 pour une protection sélective + terre
b 7 pour une protection sélective + différentielle
Y : génération de l’unité de contrôle
Identification des différentes générations.
0 pour la 1ère.
Z : type de mesure
b E pour "énergie"
b P pour "puissance".

Micrologic 6 : protection sélective + terre

DB128025 Protections :
DB128027 Long Retard
+ Court Retard
+ instantanée
+ terre

Micrologic 7 : protection sélective + différentielle

DB128025 Protections :
DB128045 Long Retard
+ Court Retard
+ instantanée
+ différentielle jusqu’à 3200 A

A-2 version: 1.2 554F2100.indd
