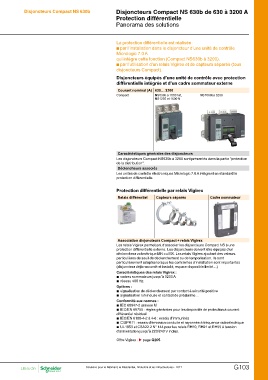

Disjoncteurs Compact NS 630b Disjoncteurs Compact NS 630b de 630 à 3200 A
Protection différentielle
Panorama des solutions

La protection différentielle est réalisée :
b par l’installation dans le disjoncteur d’une unité de contrôle
Micrologic 7.0 A
qui intègre cette fonction (Compact NS630b à 3200).
b par l’utilisation d'un relais Vigirex et de capteurs séparés (tous
disjoncteurs Compact).

Disjoncteurs équipés d’une unité de contrôle avec protection
différentielle intégrée et d’un cadre sommateur externe

Courant nominal (A) 630… 3200

Compact NS630b à 1000 N/L NS1600bà 3200
NS1250 et 1600 N

Caractéristiques générales des disjoncteurs

Les disjoncteurs Compact NS630b à 3200 sont présentés dans la partie "protection
de la distribution".

Déclencheurs associés

Les unités de contrôle électroniques Micrologic 7.0 A intègrent en standard la
protection différentielle.

Protection différentielle par relais Vigirex Cadre sommateur

Relais différentiel Capteurs séparés

Association disjoncteurs Compact + relais Vigirex
Les relais Vigirex permettent d’associer les disjoncteurs Compact NS à une
protection différentielle externe. Les disjoncteurs doivent être équipés d’un
déclencheur voltmètrique MN ou MX. Les relais Vigirex ajoutent des valeurs
particulières de seuil de déclenchement ou de temporisation. Ils sont
particulièrement adaptés lorsque les contraintes d’installation sont importantes
(disjoncteur déjà raccordé et installé, espace disponible limité…)

Caractéristiques des relais Vigirex :
bb cadres sommateurs jusqu’à 3200 A
bb réseau 400 Hz.

Options :
bb signalisation de déclenchement par contact à sécurité positive
bb signalisation lumineuse et contact de préalarme…

Conformité aux normes :
bb IEC 60947-2 annexe M
bb IEC/EN 60755 : règles générales pour les dispositifs de protection à courant
différentiel résiduel
bb IEC/EN 6100-4-2 à 4-6 : essais d’immunités
bb CISPR11 : essais d’émission conduite et rayonnée à fréquence radioélectrique
bb UL1053 et CSA22.2 N° 144 pour les relais RH10, RH21 et RH99 à tension
d’alimentation jusqu’à 220/240 V inclus.

Offre Vigirex : u page G205

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 G103
