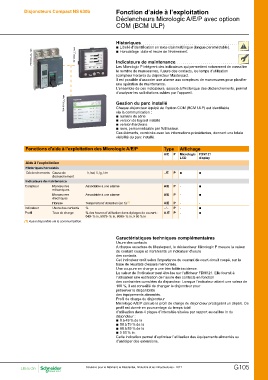

Disjoncteurs Compact NS 630b Fonction d’aide à l’exploitation
Déclencheurs Micrologic A/E/P avec optioon
COM (BCM ULP)

PB104842_24_1.eps PB103360_r_1.eps Historiques. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PB111801-32_r_1.eps bb Libellé d’identification en texte clair multilingue (langue paramétrable).
bb Horodatage : date et heure de l’événement.

Indicateurs de maintenance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Les Micrologic P intègrent des indicateurs qui permettent notamment de connaître
le nombre de manoeuvres, l’usure des contacts, les temps d’utilisation
(compteur horaire) du disjoncteur Masterpact.
Il est possible d’associer une alarme aux compteurs de manoeuvres pour planifier
une opération de maintenance.
L’ensemble de ces indicateurs, associé à l’historique des déclenchements, permet
d’analyser les sollicitations subies par l’appareil.

Gestion du parc installé

Chaque disjoncteur équipé de l’option COM (BCM ULP) est identifiable
via la communication :
bb numéro de série
bb version de logiciel installé
bb version hardware
bb nom, personnalisable par l’utilisateur.
Ces éléments, combinés avec les informations précédentes, donnent une totale
visibilité du parc installé.

Fonctions d'aide à l'exploitation des Micrologic A/E/P Type

A/E P Micrologic FDM121

LCD display

Aide à l’exploitation

Historiques horodatés

Déclenchements Cause de Ir, Isd, Ii, Ig, I∆n - /E P b b
déclenchement
Associable à une alarme A/E P - b
Indicateurs de maintenance Associable à une alarme A/E P - b
Temps total d’utilisation (en h) (1) A/E P -
Compteur Manœuvres % -/- P - -
mécaniques % des heures d’utilisation dans 4 plages de courant : A /E P - b
049- % In, 5079- % In, 8089- % In, u 90 % In b
Manœuvres
électriques

Horaire

Indicateur Usure des contacts

Taux de charge

(1) Aussi disponible via la communication.

Caractéristiques techniques complémentaires

Usure des contacts
A chaque ouverture du Masterpact, le déclencheur Micrologic P mesure la valeur
du courant coupé et incrémente un indicateur d’usure
des contacts.
Cet indicateur croît selon l’importance du courant de court-circuit coupé, sur la
base de résultats d’essais mémorisés.
Une coupure en charge a une très faible incidence.
La valeur de l’indicateur peut être lue sur l’afficheur FDM121. Elle fournit à
l’utilisateur une estimation de l’usure des contacts en fonction
des contraintes cumulées du disjoncteur. Lorsque l’indicateur atteint une valeur de
100 %, il est conseillé de changer le disjoncteur pour
préserver la disponibilité
des équipements alimentés.
Profil de charge du disjoncteur
Micrologic A/E/P calcule le profil de charge du disjoncteur protégeant un départ. Ce
profil est donné en pourcentage du temps total
d’utilisation dans 4 plages d’intensités situées par rapport au calibre In du
disjoncteur :
bb 0 à 49 % de In
bb 50 à 79 % de In
bb 80 à 89 % de In
b u 90 % In.
Cette indication permet d’optimiser l’utilisation des équipements alimentés ou
d’anticiper des extensions.

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 G105
