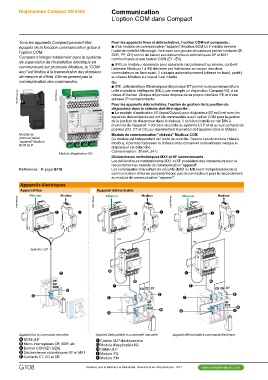

Disjoncteurs Compact NS 630b Communication
L’option COM dans Compact
Tous les appareils Compact peuvent être Pour les appareils fixes et débrochables, l’option COM est composée :
équipés de la fonction communication grâce à bb d’un module de communication "appareil" Modbus BCM ULP installé derrière
l'option COM. l’unité de contrôle Micrologic, livré avec son groupe de capteurs (micro-contacts OF,
Compact s’intègre totalement dans le système SDE, PF, CH) son kit de liaison aux déclencheurs voltmétriques XF et MX1
de supervision de l’installation électrique en communicants et son bornier COM (E1 - E6).
communicant sur protocole Modbus, la "COM
éco" est limitée à la transmission des données bb IFM, ce module, nécessaire pour assurer le raccordement au réseau, contient
de mesure et d'état. Elle ne permet pas la l’adresse Modbus (1 à 99) déclarée par l’utilisateur au moyen des deux
communication des commandes. commutateurs en face avant. Il s’adapte automatiquement (vitesse en baud, parité)
au réseau Modbus sur lequel il est installé.
PB106674-20.eps
DB416829.eps Ou
bb IFE, cette interface Ethernet pour disjoncteur BT permet le raccordement d’une
Module de unité modulaire intelligente (IMU), par exemple un disjoncteur Compact NS, à un
communication réseau Ethernet. Chaque disjoncteur dispose de sa propre interface IFE et d’une
"appareil" Modbus adresse IP correspondante.
BCM ULP.
Pour les appareils débrochables, l’option de gestion de la position du
Module d'application I/O. disjoncteur dans le châssis doit être rajoutée :
bb Le module d’application I/O (Input/Output) pour disjoncteur BT est livré avec les
Références : u page G116 appareils débrochables qui ont été commandés avec l’option COM pour la gestion
de la position du disjoncteur dans le châssis. Il doit être installé sur rail DIN à
proximité de l’appareil. Il doit être raccordé au système ULP ainsi qu’aux contacts de
position (CD, CT et CE) qui transmettent la position de l’appareil dans le châssis.
Module de communication "châssis" Modbus CCM
Ce module est indépendant de l’unité de contrôle. Dans le cas du module châssis
Modbus, il permet d’adresser le châssis et de conserver cette adresse lorsque le
disjoncteur est débroché.
Consommation : 30 mA, 24 V.
Déclencheurs voltmétriques MX1 et XF communicants
Les déclencheurs communicants MX1 et XF possèdent des connecteurs pour le
raccordement au module de communication "appareil".
Les commandes d’ouverture de sécurité (MX2 ou MN) sont indépendantes de la
communication. Elles ne possèdent donc pas de connecteurs pour le raccordement
au module de communication "appareil".
Appareils électriques
Appareil fixe Appareil débrochable
Ethernet Modbus Ethernet Modbus Ethernet Modbus
DB417862.eps
DB417863.eps24VDC 24VDC
DB417864.eps
24VDC
ETH1 ETH1 ETH2 ETH2 ETH2
ETH2 ETH2 ETH2
ETH1 ETH1 ETH1 ETH1 J
I J I J I
IFE IEEFTTEHH_X21XNLL.MYeKKYto//w.11dZ00ouZ--rl11ke(f00aSS00ctt//taAAaottrCCuuyTTssset) IEEFTTEHH_X12XNLL.MYeKKYto//w.11dZ00ouZ--rl11ke(f00aSS00ctt//taaAAottrCCuuyTTssset) IEEFTTEHH_X21XNLL.MYeKKYto//w.11dZ00ouZ--rl11ke(f00aSS00ctt//taaAAottrCCuuyTTssset)
IFE IFE
Modbus-SL Modbus-SL
LV434011 Modbus-SL
LV434011 LV434011
ou ou ou
Système ULP H
I1 C I2 I3 C I4 I5 C I6 I1 C I2 I3 C I4 I5 C I6
F
I1 C I2 I3 C I4 I5 C I6 I1 C I2 I3 C I4 I5 C I6
B
A +24VDC +24VDC
I1 A1 I1 A1
O1 O1
I2 O2 I2 O2
I3 O3 I3 O3
APP I4 APP I4
I5 IO Module I5 IO Module
I6 I6
H A1 33 O334 A1
F T1 T2 T1 T2
O2 O3 O2 24
23 33 34 23
13 O1 14 24 13 O1 14
G G
F
C E C E
B B
A A
D
Appareil fixe à commande manuelle. Appareil débrochable à commande manuelle. Appareil débrochable à commande électrique.
A BCM ULP F Cordon ULP du disjoncteur
B Micro-interrupteurs OF, SDE, etc. G Module d’application I/O
C Bornier COM (E1 à E6) H Câble ULP
D Déclencheurs voltmétriques XF et MX1 I Module IFE
E Contacts CT, CD et CE J Module IFM
