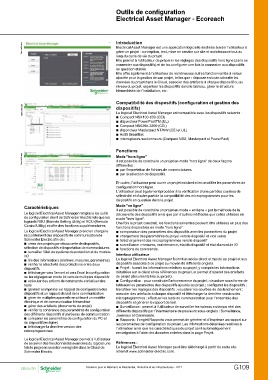

Outils de configuration
Capture5b.eps
Capture6b.eps
Capture7b.eps
Caractéristiques
Le logiciel Electrical Asset Manager remplace les outils
de configuration client de Schneider Electric tels que les
logiciels RSU (Remote Setting Utility) et RCU (Remote
Control Utility) et offre des fonctions supplémentaires.
Le logiciel Electrical Asset Manager prend en charge le
raccordement des dispositifs de communication de
Schneider Electric afin de :
bb créer des projets par découverte de dispositifs,
sélection de dispositifs et importation de nomenclatures
bb surveiller l’état du système de protection et du module
I/O
bb lire des informations (alarmes, mesures, paramètres)
bb vérifier la sélectivité des protections entre deux
dispositifs
bb télécharger vers l’amont et vers l’aval la configuration
ou les réglages en mode lot vers de multiples dispositifs
bb exécuter des actions de commande et réaliser des
tests
bb générer et imprimer un rapport de configuration des
dispositifs et un rapport de test de la communication
bb gérer de multiples appareils en utilisant un modèle
électrique et de communication hiérarchisé
bb gérer des artefacts (documents du projet)
bb vérifier la cohérence des paramètres de configuration
des différents dispositifs d’un réseau de communication
bb comparer les paramètres de configuration du PC et
du dispositif (en ligne)
bb télécharger la dernière version des
microprogrammes.
Le logiciel Electrical Asset Manager permet à l’utilisateur bb Rapports : l’onglet Rapports vous permet de générer et d’imprimer un rapport sur
de se servir des fonctionnalités avancées du logiciel une
fois le projet en question enregistré dans le Cloud de
Schneider Electric.
Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017
Electrical Asset Manager - Ecoreach
Introduction
Electrical Asset Manager est une application logicielle destinée à aider l’utilisateur à
gérer un projet : conception, test, mise en service sur site et maintenance tout au
long du cycle de vie du projet.
Elle permet à l’utilisateur de préparer les réglages des dispositifs hors ligne (sans se
connecter aux dispositifs) et de les configurer une fois la connexion aux dispositifs
en question établie.
Elle offre également à l’utilisateur de nombreuses autres fonctionnalités à valeur
ajoutée pour la gestion de son projet, telles que : déposer en toute sécurité les
données du projet dans le Cloud, associer des artefacts à chaque dispositif ou au
niveau du projet, organiser les dispositifs dans le tableau, gérer la structure
hiérarchisée de l’installation, etc.
Compatibilité des dispositifs (configuration et gestion des
dispositifs)
Le logiciel Electrical Asset Manager est compatible avec les dispositifs suivants :
bb Compact NSX100-630 (CEI)
bb disjoncteur PowerPactTM (UL)
bb Compact NS630b-3200 (CEI)
bb disjoncteur Masterpact NT/NW (CEI et UL)
bb Acti9 Smartlink
bb interrupteurs-sectionneurs (Compact NSX, Masterpact et PowerPact)
Fonctions
Mode "hors ligne"
Il est possible de construire un projet en mode "hors ligne" de deux façons
différentes :
bb par l’importation de fichiers de nomenclatures
bb par la sélection de dispositifs.
En outre, l’utilisateur peut ouvrir un projet existant et en modifier les paramètres de
configuration hors ligne.
L’utilisateur peut également procéder à la vérification d’une part des courbes de
sélectivité et d’autre part de la compatibilité des microprogrammes pour les
dispositifs en question dans le projet.
Mode "en ligne"
Il est possible de construire un projet en mode « en ligne » par la méthode de la
découverte des dispositifs ainsi que par d’autres méthodes que celles utilisées en
mode "hors ligne".
Une fois le projet construit, les fonctions suivantes peuvent être utilisées en plus des
fonctions disponibles en mode "hors ligne" :
bb comparaison des paramètres des dispositifs avec les paramètres du projet
bb chargement des paramètres du projet vers le dispositif et vice versa
bb téléchargement des microprogrammes vers le dispositif
bb surveillance : mesures, maintenance, état du dispositif et état du module IO
bb fonctions de commande.
Interface utilisateur
Le logiciel Electrical Asset Manager fournit un accès direct et rapide au projet et aux
dispositifs associés à ce projet au moyen de différents onglets.
bb Projet : fournit les informations relatives au projet, y compris les informations
détaillées sur le client et les références du projet, et permet d’ajouter des artefacts
du projet (documents liés au projet).
bb Configuration : pour construire l’arborescence du projet ; visualiser sous forme de
tableaux les paramètres des dispositifs ajoutés au projet ; configurer les dispositifs ;
transférer les réglages des dispositifs ; visualiser les courbes de déclenchement ;
associer des artefacts à chaque dispositif et télécharger la dernière version des
microprogrammes ; effectuer les tests de communication pour l’ensemble des
dispositifs et générer le rapport de test.
bb Surveillance : permet à l’utilisateur de surveiller les valeurs en temps réel des
différents dispositifs par l’intermédiaire de plusieurs sous-onglets : Surveillance,
Journaux et Commande.
les paramètres de configuration du projet. Les informations détaillées relatives à
l’utilisateur ainsi que les caractéristiques du projet sont automatiquement
renseignées à l’aide des données entrées dans la page Projet.
Références :
Le logiciel Electrical Asset Manager peut être téléchargé à partir de notre site
Internet www.schneider-electric.com.
