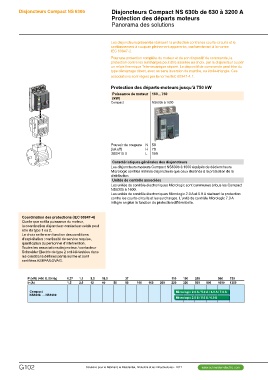

Disjoncteurs Compact NS 630b
Coordination des protections (IEC 60947-4)
Quelle que soit la puissance du moteur,
la coordination disjoncteur-contacteur-relais peut
être du type 1 ou 2.
Le choix se fera en fonction des conditions
d’exploitation : continuité de service requise,
qualification du personnel d’intervention.
Toutes les associations disjoncteur / contacteur
Schneider Electric de type 2 ont été testées dans
les conditions définies par la norme et sont
certifiées ASEFA/LOVAG.
P (kW) (400 V, 50 Hz) 0.37 1.1 5.5 18.5
Ir (A)
1.5 2.5 12 40 50 80 100 160 200 220 320 500 800 1000 1350
Compact
NS630b … NS1600
G102 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
Disjoncteurs Compact NS 630b de 630 à 3200 A
Protection des départs moteurs
Panorama des solutions
Les disjoncteurs présentés réalisent la protection contre les courts-circuits et le
sectionnement à coupure pleinement apparente, conformément à la norme
IEC 60947-2.
Pour une protection complète du moteur et de son dispositif de commande, la
protection contre les surcharges peut être assurée au choix, par le disjoncteur ou par
un relais thermique Telemecanique séparé. Le dispositif de commande peut être du
type démarrage direct, avec ou sans inversion de marche, ou étoile-triangle. Ces
associations sont régies par la norme IEC 60947-4.1.
Protection des départs-moteurs jusqu’à 750 kW
Puissance de moteur 160…750
(kW)
Compact NS630b à 1600
Pouvoir de coupure N 50
(kA eff) H 70
380/415 V L 150
Caractéristiques générales des disjoncteurs
Les disjoncteurs moteurs Compact NS630b à 1600 équipés de déclencheurs
Micrologic sont les mêmes disjoncteurs que ceux destinés à la protection de la
distribution.
Unités de contrôle associées
Les unités de contrôle électroniques Micrologic sont communes à tous les Compact
NS630b à 1600.
Les unités de contrôle électroniques Micrologic 2.0 A et 5.0 A réalisent la protection
contre les courts-circuits et les surcharges. L’unité de contrôle Micrologic 7.0 A
intègre en plus la fonction de protection différentielle.
37 110 160 250 560 750
Micrologic 2.0 A / 5.0 A / 6.0 A / 7.0 A
Micrologic 2.0 E / 5.0 E / 6.0 E
