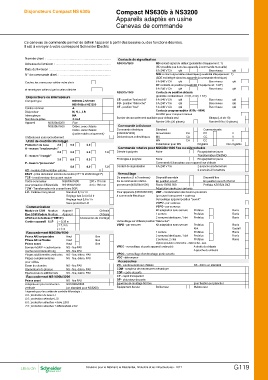

Disjoncteurs Compact NS 630b ACCpoopmampreapiclstaaNcdSta6pN3té0Ssb6eàn3Nu0Ss3ibn2e0à0 NS3200

Canevas de commande CDaisnjeovnacstedeurcsoemtminatnedrerupteurs

Ce canevas de commande permet de définir l’appareil à partir des besoins ou des fonctions désirées.
Il est à envoyer à votre correspond Schneider Electric

Nom de client : ......................................................................... Contacts de signalisation
Adresse de livraison : ...............................................................
Date de livraison : ..................................................................... NS630b/3200 SD contact signal de défaut (possibilité d'équipement : 1)
N° de commande client : ..........................................................
(SD possible que dans les appareils à commande manuelle)

6 A-240 V CA qté Bas niveau qté

SDE contact signal défaut électrique (possibilité d'équipement : 1)

(SDE est intégré dans les appareils à commande électrique)

Cochez les cases pour valider votre choix 6 A-240 V CA qté Bas niveau qté

OF contacts de position (possibilité d'équipement : 3 OF)

et renseignez celles-ci par la valeur désirée 6 A-240 V CA qté Bas niveau qté

NS630b/1600 Contacts de position châssis

Disjoncteurs ou interrupteurs (possible combinations : 3 CE, 2 CD, 1 CT)

Compact type NS630b à NS1600 CE - position "embroché" 6 A-240 V CA qté Bas niveau qté

NS1600b à NS3200 CD - position "débroché" 6 A-240 V CA qté Bas niveau qté

Calibre nominal A CT - position "test" 6 A-240 V CA qté Bas niveau qté

Disjoncteur N, H, L, LB Contacts programmables (630b - 1600)

Interrupteurs NA Kit M6C pour Compact manuel

Nombre de pôles 3 ou 4 Bornier de raccordement auxiliaire pour châssis seul Straps (Lot de 10)

Appareil NS630b/3200 Fixe Bornier 3 fils (30 pièces) Bornier 6 fils (10 pièces)

NS630b/1600 Débro. avec châssis Commande à distance

Débro. sans châssis Commande électrique Standard Communicante

(partie mobile uniquement) (NS630b/1600) Alimentation CA CC V

Châssis seul sans raccordement Déclencheurs voltmétriques MX CA CC V

Unité de contrôle Micrologic MN CA CC V

Protection de base 2.0 5.0 6.0 Retardateur pour MN Réglable Non réglable

A - mesure "ampèremetre" Commande rotative pour NS630b/1600 fixe ou débrochable

2.0 5.0 6.0 7.0 Directe à poignée Noire Rouge/plastron jaune

E - mesure "énergie" Transformation CNOMO

2.0 5.0 6.0 Prolongée à poignée Noire Rouge/plastron jaune

P - mesure "puissance" Commande télescopique pour appareil sur châssis

5.0 6.0 7.0 Contact de signalisation 6 A-240 V CA 2 avancés à la fermeture

AD - module d'alimentation externe V 2 avancés à l'ouverture

ENVT - prise de tension externe du neutre (3P + N et Micrologic P) Verrouillage

TCE - transformateur de courant neutre Du maneton (1 à 3 cadenas) Dispositif amovible Dispositif fixe

Cadre sommateur NS630b/1600 280 x 115 mm De la commande rotative En position ouvert En position ouvert et fermé

pour protection différentielle NS1600b/3200 470 x 160 mm par serrure (NS630b/1600) Ronis 1351B.500 Profalux KS5 B24 D4Z

TCW - Transformateur de courant terre SGR Adaptation seule pour serrures

LR - Calibreur long retard Standard 0,4 à 1 Ir Pour appareils (NS630b/1600) VBP - condamnation des bouton-poussoirs

Réglage bas 0,4 à 0,8 Ir à commande électrique (par capot transparent + cadenas

Réglage haut 0,8 à 1 Ir Verrouillage appareil position "ouvert"

Sans protection LR VCPO - par cadenas

Communication VSPO - par serrures :

Module de COM Modbus Appareil Châssis Kit adaptation sans serrure Profalux Ronis

Eco COM Module Modbus Appareil Châssis 1 serrure Profalux Ronis

Afficheur de tableau (FDM121) Accessoires de montage 2 serrures identiques, 1 clé Profalux Ronis

Cordon appareil ULP L = 0,35 m Verrouillage sur châssis position "débroché" :

L = 1,3 m VSPD - par serrures Kit adaptation sans serrure Profalux Ronis

L=3m Kirk Castell

Raccordement NS630b/1600 1 serrure Profalux Ronis

Prises AR horizontales Haut Bas 2 serrures identiques, 1 clé Profalux Ronis

Prises AR verticales Haut Bas 2 serrures, 2 clés Profalux Ronis

Prises avant Haut Bas Option position embroché - débroché - test
Bornes 4x240v + cache-borne NS - fixe PAV
VPEC - verrouillage de porte appareil embroché A droite du châssis

Cache raccordement long NS - fixe PAV A gauche du châssis

Plages additionnelles verticales NS - fixe, débro. PAV VPOC - verrouillage d'embrochage porte ouverte

Plages complémentaires NS - fixe, débro. PAV VDC - détrompeur

pour câbles Accessoires

Ecran de chambre NS - fixe PAV VO - volets isolants sur châssis NS - débro en standard

Séparateurs de phases NS - fixe, débro. PAV CDM - compteur de manœuvres mécanique

Epanouisseurs additionnels NS - fixe, débro. PAV CDP - cadre de porte

Raccordement NS1600b/3200 CP - capot transparent

Prises avant NS - fixe PAV OP - obturateur de porte

Adaptateurs pour connection NS1600b/2500 Equerres de montage NS fixe pour fixation sur plancher

verticale (en standard pour NS3200) Equipement de test Boîtier test Malette test

Légende pour les unités de contrôle Micrologic :

2.0 : protection de base LI

5.0 : protection sélective LSI

6.0 : protection sélective + terre LSIG

7.0 : protection sélective + différentielle LSIV

F-18 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 G119
