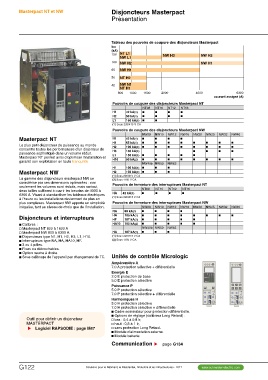

Masterpact NT et NW Disjoncteurs Masterpact
Présentation

Tableau des pouvoirs de coupure des disjoncteurs Masterpact

Icu
(kA)
150 NT L1
NW L1 NW H3 NW H2

100 NW H2 NW H1

65 NW H1

50 NT H2

42 NW N1
NT H1

800 1000 1600 2000 4000 6300
courant assigné (A)

Pouvoirs de coupure des disjoncteurs Masterpact NT

NT08 NT10 NT12 NT16

H1 42 kA(1) c c c c

H2 50 kA(1) c c c c

L1 150 kA(1) c c

(1) Sous 220/415 V CA

Pouvoirs de coupure des disjoncteurs Masterpact NW

Masterpact NT NW08 NW10 NW12 NW16 NW20 NW25 NW32 NW40
c c
Le plus petit disjoncteur de puissance au monde N1 42 kA(1) c c c c c c
concentre toutes les performances d’un disjonteur de c c
puissance sophistiqué dans un volume réduit. H1 65 kA(1) c c c c c c c c
Masterpacr NT permet ainsi d’optimiser l’installation et
garantit son exploitation en toute tranquilité H2 100 kA(1) c c c c c c NW32 NW40
c c
Masterpact NW H3 150 kA(1) cc

La gamme des disjoncteurs masterpact NW se L1 150 kA(1) c c c c c
caractérise par ses dimensions optimisées : non
seulement les volumes sont réduits, mais surtout, H10 50 kA(2) c c c c c c
deux tailles suffisent à ouvrir les besoins de 4000 à
6300 A. Visant à standardiser les tableaux électriques NW40b NW50 NW63
à l’heure ou les installations deviennent de plus en
plus complexes. Masterpact NW apporte un simplicité H1 100 kA(1) c c c
inégalée, tant au niveau de choix que de l’installation.
H2 150 kA(1) c c c
Disjoncteurs et interrupteurs
(1) Sous 220/415 V CA
c Calibres :
v Masterpact NT 800 à 1600 A (2) Sous 1150 V CA.
v Masterpact NW 800 à 6300 A.
c Disjoncteurs type N1, H1, H2, H3, L1, H10. Pouvoirs de fermeture des interrupteurs Masterpact NT
c Interrupteurs type NA, HA, HA10, HF.
c 3 ou 4 pôles. NT08 NT10 NT12 NT16
c Fixes ou débrochables.
c Option neutre à droite. HA 42 kA(1) c c c c
c Sous calibrage de l’appareil par changement de TC.
(1) Sous 220/415 V CA
Outil pour définir un disjoncteur
MASTERPACT Pouvoirs de fermeture des interrupteurs Masterpact NW
u Logiciel RAPSODIE : page M47 NW08 NW10 NW12 NW16 NW20 NW25

NA 88 kA(1) c c c c
HA 105 kA(1) c c c c c c
HF 187 kA(1) c c c c c
HA10 105 kA(2) c c c c c

NW40b NW50 NW63
HA 187 kA(1) c c c

(1) Sous 220/415 V CA

(2) Sous 1150 V CA.

Unités de contrôle Micrologic

Ampèremètre A
7.0 A protection sélective + différentielle
Energie E
2.0 E protection de base
5.0 E protection sélective
Puissance P
5.0 P protection sélective
7.0 P protection sélective + différentielle
Harmoniques H
5.0 H protection sélective
7.0 H protection sélective + différentielle
c Cadre sommateur pour protection différentielle.
c Options de réglage (calibreur Long Retard) :
v bas : 0,4 à 0,8 Ir,
v haut : 0,8 à 1 Ir,
v sans protection Long Retard.
c Module d’alimentation externe.
c Module batterie.

Communication u page G134
