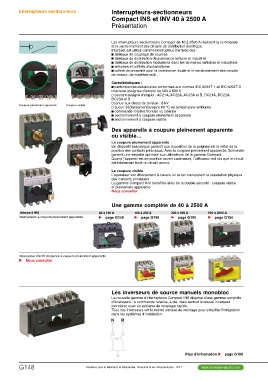

Interrupteurs sectionneurs Interrupteurs-sectionneurs
Compact INS et INV 40 à 2500 A
Présentation
Coupure pleinement apparente Coupure visible Les interrupteurs sectionneurs Compact de 40 à 2500 A réalisent la commande
et le sectionnement des circuits de distribution électrique.
Interpact est utilisé comme interrupteur d'arrivée des :
c tableaux de couplage de sources
c tableaux de distribution de puissance tertiaire et industriel
c tableaux de distribution modulaires dans les domaines tertiaires et industriels
c armoires et coffrets d'automatisme
c coffret de proximité pour la commande locale et le sectionnement des circuits
de moteur, de machine-outil…
Caractéristiques :
c performances industrielles conformes aux normes IEC 60947-1 et IEC 60947-3 :
v tension assignée d'emploi de 500 à 690 V
v courant assigné d'emploi : AC21A, AC22A, AC23A et B, DC21A, DC22A,
DC23A et B
v tenue aux chocs de tension : 8 kV
v aucun déclassement jusqu'à 60 °C de température ambiante
c commande rotative frontale ou latérale
c sectionnement à coupure pleinement apparente
c sectionnement à coupure visible.
Des appareils à coupure pleinement apparente
ou visible…
La coupure pleinement apparente
Un dispositif mécanique garantit que la position de la poignée est le reflet de la
position des contacts principaux. Avec la coupure pleinement apparente, Schneider
garantit une sécurité optimale aux utilisateurs de la gamme Compact.
Quand l'appareil est en position ouvert cadenassé, l'utilisateur est sûr que le circuit
est totalement isolé du circuit amont.
La coupure visible
L’opérateur voit directement à travers un écran transparent la séparation physique
des contacts principaux.
La gamme Compact INV bénéficie ainsi de la double sécurité : coupure visible
et pleinement apparente.
Nous consulter
Une gamme complète de 40 à 2500 A
Interpact INS 40 à 160 A 100 à 250 A 320 à 630 A 800 à 2500 A
interrupteurs à coupure pleinement apparente u page G149 u page G150 u page G150 u page G154
interrupteur d’arrêt d’urgence à coupure pleinement apparente
u Nous consulter
Les inverseurs de source manuels monobloc
La nouvelle gamme d’interrupteurs Compact INS dispose d’une gamme complète
d’inverseurs : à commande rotative, à clé, mais surtout le nouvel inverseur
monobloc avec un système de couplage rapide.
Tous ces inverseurs ont le même entraxe de montage pour simplifier l’intégration
dans les systèmes d’installation.
NR
Plus d’information u page G188
