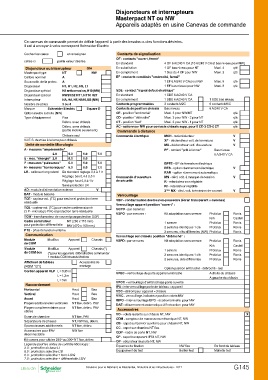

P. 615
Disjoncteurs et interrupteurs
Masterpact NT ou NW
Appareils adaptés en usine Canevas de commande
Ce canevas de commande permet de définir l’appareil à partir des besoins ou des fonctions désirées.
Il est à envoyer à votre correspond Schneider Electric
Cochez les cases et renseignez Contacts de signalisation
celles-ci par la valeur désirée. OF - contacts "ouvert, fermé"
En standard 4 OF 6 A/240 V CA (10 A/240 V CA et bas niveau pour NW)
Disjoncteur ou interrupteur Qté En substitution 1 OF bas niveau pour NT Maxi. 4 qté
Masterpact type NT NW En complément 1 bloc de 4 OF pour NW Maxi. 2 qté
Calibre nominal A EF - contacts combinés "embroché, fermé"
Sous-calib. de la protec. A 1 EF 6 A/240 V CA pour NW Maxi. 8 qté
Disjoncteur N1, H1, H2, H3, L1 1 EF bas niveau pour NW Maxi. 8 qté
Disjoncteur spécial H2 anticorrosion, H10 (NW) SDE - contact "signal défaut électrique"
Disjoncteur spécial NW25/32 H1T, NT16 H2T En standard 1 SDE 6 A/240 V CA
Interrupteur NA, HA, HF, HA10, ES (NW) En complément 1 SDE 6 A/240 V CA 1 SDE bas niveau
Nombre de pôles 3 ou 4 Contacts programmables 2 contacts M2C 6 contacts M6C
Marque Schneider Electric Square D Contacts de position châssis Bas niveau 6 A/240 V CA
Option neutre à droite (NW) CE - position "embroché" Maxi. 3 pour NW/NT qté
Type d’équipement Fixe CD - position "débroché" Maxi. 3 pour NW - 2 pour NT qté
Débro. avec châssis CT - position "test" Maxi. 3 pour NW - 1 pour NT qté
Débro. sans châssis AC - actionneur NW pour contacts châssis supp. pour 6 CE-3 CD-0 CT qté
(partie mobile seulement)
Commande à distance
Châssis seul Commande électrique MCH - motoréducteur V
Kit E.S. de mise à la terre pour châssis XF - déclencheur volt. de fermeture V
Unité de contrôle Micrologic MX - déclencheur volt. d’ouverture V
A - mesures "ampèremètre" PF - contact "prêt à fermer" Bas niveau
2.0 5.0 6.0 7.0 6 A/240 V CA
E - mes. "énergie" 2.0 5.0 6.0
P - mesures "puissance" 5.0 6.0 7.0 BPFE - BP de fermeture électrique
H - mesures "harmoniques" 5.0 6.0 7.0 RES - option réarmement électrique V
LR - calibreur long retard En standard réglage 0,4 à 1 Ir RAR - option réarmement automatique V
Réglage bas 0,4 à 0,8 Ir Commande d’ouverture MN - décl. volt. à manque de tension V
de sécurité R - retardateur non réglable
Réglage haut 0,8 à 1 Ir Ronis
Castell
Sans protection LR Rr - retardateur réglable Ronis
Ronis
AD - module d’alimentation externe V 2 ème MX - décl. volt. à émission de courant Ronis
BAT - module batterie Verrouillage Ronis
Castell
TCE - capteur ext. (TC) pour neutre et protection terre VBP - condamnation des bouton-poussoirs (écran transparent + cadenas) Ronis
résiduelle Verrouillage appareil position "ouvert" : Ronis
VCPO - par cadenas Ronis
TCE - capteur ext. (TC) pour neutre surdimensionné
(3 P - micrologic P/H) et protection terre résiduelle VSPO - par serrures : Kit adaptation sans serrure Profalux
TCW - transformateur de courant pour protection SGR Kirk
Cadre sommateur NT (280 x 115 mm) 1 serrure Profalux
pour protection différentielle NW (470 x 160 mm) 2 serrures identiques 1 clé Profalux
PTE - prise de tension externe 2 serrures, clés différentes (NW) Profalux
Communication Verrouillage sur châssis position "débroché" :
Module ModBus Appareil Chassis VSPD - par serrures Kit adaptation sans serrure Profalux
de COM
Kirk
Module ModBus Appareil Chassis (*)
de COM éco 1 serrure Profalux
(*) pour les appareils débrochables commander
1 module COM chassis Modbus 2 serrures identiques 1 clé Profalux
Afficheur de tableau Accessoires de 2 serrures, clés différentes Profalux
(FDM 121) montage
Option position embroché - débroché - test
Cordon appareil ULP L = 0,35 m
VPEC - verrouillage de porte appareil embroché A droite du châssis
L = 1,3 m
A gauche du châssis
L=3m
VPOC - verrouillage d’embrochage porte ouverte
Raccordement IPA - interverrouillage porte de tableau - appareil
Horizontal Haut Bas VDC - détrompeur appareil - châssis
Vertical Haut Bas VIVC - verrouillage-indicateur position volets NW
Avant Haut Bas IBPO - interverrouillage BPO - accès manivelle pour NW
Plages additionnelles verticales NT fixe, débro. PAV DAE - désarmement automatique à l’extraction pour NW
Plages complémentaires pour NT fixe, débro. PAV Accessoires
câbles VO - volets isolants sur châssis NT, NW
X
Ecran de chambre NT fixe, PAV
Séparateurs de phases NT, NW fixe, débro. CDM - compteur de manœuvres mécanique NT, NW
Epanouisseurs additionnels NT fixe, débro.
CB - capot sur bornier auxiliaire pour châssis NT, NW
Accessoires pour PAV NW fixe CC - capot sur chambre NT fixe
déconnectable
CDP - cadre de porte NT, NW
Kit cosses pour câbles 240v ou 300v NT fixe, débro. CP - capot transparent IP54 NT, NW
Légende pour les unités de contrôle Micrologic :
2.0 : protection de base LI OP - obturateur de porte NT, NW
5.0 : protection sélective LSI
6.0 : protection sélective + terre LSIG Equerres de fixation NW fixe En fond de tableau
7.0 : protection sélective + différentielle LSIV
Equipement de test Boitier test Mallette test
Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 G145
