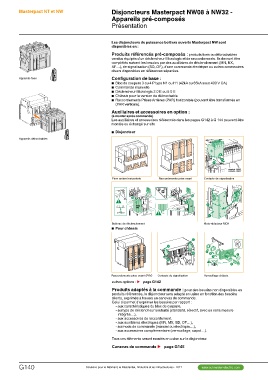

Masterpact NT et NW Disjoncteurs Masterpact NW08 à NW32 -
Appareils pré-composés
Appareils fixes Présentation
Appareils débrochables
Les disjoncteurs de puissance boîtiers ouverts Masterpact NW sont
disponibles en :

Produits référencés pré-composés : produits fixes ou débrochables

vendus équipés d’un déclencheur Micrologic et de raccordements. Ils devront être
complétés suivant les besoins par des auxiliaires de déclenchement (MN, NX,
XF…), de signalisation (SD, OF), d’une commande électrique ou autres accessoires
divers disponibles en références séparées.

Configuration de base :

bb Bloc de coupure 3 ou 4 P type N1 ou H1 (42kA ou 65kA sous 400 V CA)
bb Commande manuelle
bb Déclencheur Micrologic 2.0 E ou 5.0 E
bb Châssis pour la version de débrochable
bb Raccordements Prises Arrières (PAR) horizontale (pouvant être transformés en

(PAR verticale).

Auxiliaires et accessoires en option :

(à monter après commande)
Les auxiliaires et accessoires référencés dans les pages G142 à G 144 peuvent être
montés ou échangé sur site

bb Disjoncteur

Prise arrière horizontale Raccordements prise avant Contacts de signalisation

Bobines de déclenchement 2

bb Pour châssis 1

Moto-réducteur MCH

Raccordements prise avant (PAV) Contacts de signalisation Verrouillage châssis

autres options : u page G142

Produits adaptés à la commande : pour des besoins non disponibles en

produits référencés, le disjoncteur sera adapté en usine en fonction des besoins
clients, exprimés à travers un canevas de commande.
Celui ci permet d’exprimer les besoins par rapport :
- aux caractéristiques du bloc de coupure,
- a u type de déclencheur souhaité (standard, sélectif, avec ou sans mesure

intégrée…),
- aux accessoires de raccordement,
- aux auxiliaires électriques (MN, MX, SD, OF…),
- a u mode de commande (manuel ou électrique…),
- aux accessoires complémentaire (verrouillage, capot…).

Tous ces éléments seront montés en usine sur le disjoncteur.
Canevas de commande u page G145
