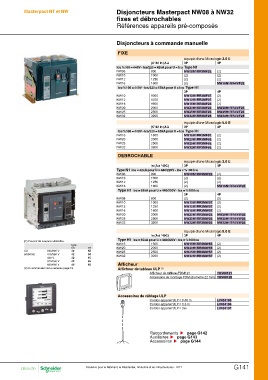

Masterpact NT et NW Disjoncteurs Masterpact NW08 à NW32
fixes et débrochables
Références appareils pré-composés

Disjoncteurs à commande manuelle

FIXE

équipé d’une Micrologic 2.0 E
)C°40 In (A à 3P 4P

Icu %100 = 440V - Ics/220 = 42kA pour U = Icu Type N1
NW08 800 NW08N1RR3MF2E (2)

NW10 1000 (2) (2)

NW12 1250 (2) (2)

NW16 1600 (2) NW16N1RR4MF2E

Icu %100 = 440V - Ics/220 = 65kA pour U = Icu Type H1
3P 4P

NW10 1000 NW10H1RR3MF2E (2)

NW12 1250 NW12H1RR3MF2E (2)

NW16 1600 NW16H1RR3MF2E (2)

NW20 2000 NW20H1RR3MF2E NW20H1RR4MF2E

NW25 2500 NW25H1RR3MF2E NW25H1RR4MF2E

NW32 3200 NW32H1RR3MF2E NW32H1RR4MF2E

)C°40 In (A à équipé d’une Micrologic 5.0 E
3P 4P

Icu %100 = 440V - Ics/220 = 65kA pour U = Icu Type H1
NW16 1600 NW16H1RR3MF5E (2)

NW20 2000 NW20H1RR3MF5E (2)

NW25 2500 NW25H1RR3MF5E (2)

NW32 3200 NW32H1RR3MF5E (2)

DEBROCHABLE

équipé d’une Micrologic 2.0 E
In (A à °40C) 3P 4P

Type N1 Icu = 42kA pour U = 440/220V - Ics = %100 Icu
NW08 800 NW08N1RR3MW2E (2)

NW10 1000 (2) (2)

NW12 1250 (2) (2)

NW16 1600 (2) NW16N1RR4MW2E

Type H1 Icu = 65kA pour U = 440/220V - Ics = %100 Icu
3P 4P

NW08 800 (2) (2)

NW10 1000 NW10H1RR3MW2E (2)

NW12 1250 NW12H1RR3MW2E (2)

NW16 1600 NW16H1RR3MW2E (2)

NW20 2000 NW20H1RR3MW2E NW20H1RR4MW2E

NW25 2500 NW25H1RR3MW2E NW25H1RR4MW2E

NW32 3200 NW32H1RR3MW2E NW32H1RR4MW2E

équipé d’une Micrologic 5.0 E
In (A à °40C) 3P 4P

(1) Pouvoir de coupure ultime Icu. Type H1 Icu = 65kA pour U = 440/220V - Ics = %100 Icu
NW16 1600 NW16H1RR3MW5E (2)
type
N1 H1 NW20 2000 NW20H1RR3MW5E (2)
CA 240/220 V 42 65
NW25 2500 NW25H1RR3MW5E (2)
60/50 Hz 415/380 V 42 65
NW32 3200 NW32H1RR3MW5E (2)
440 V 42 65

525/500 V 42 65 Afficheur

690/660 V 42 65

(2) A commander via le canevas page 19 Afficheur de tableau ULP (1)

Afficheur de tableau FDM121 TRV00121

Accessoire de montage FDM (diamètre 22 mm) TRV00128

Accessoires de câblage ULP LV434195
Cordon appareil ULP = 0.35 m LV434196
Cordon appareil ULP = 1.3 m LV434197
Cordon appareil ULP = 3 m

RAAucacxceiclisoasrirdoeeirsmesuenutspaupgaegpGea1Gg41e34G4142

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 G141
