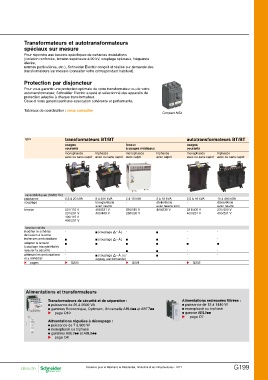

Page 669 - catalogue général SE 2017 (web flip book)

Transformateurs et autotransformateurs Compact NSX
spéciaux sur mesure

Pour répondre aux besoins spécifiques de certaines installations
(isolation renforcée, tension supérieure à 20 kV, couplage spéciaux, fréquence
élevée,
normes particulières, etc.), Schneider Electric conçoit et réalise sur demande des
transformateurs sur mesure (consulter votre correspondant habituel).

Protection par disjoncteur

Pour vous garantir une protection optimale de votre transformateur ou de votre
autotransformateur, Schneider Electric a testé et sélectionné des appareils de
protection adaptés à chaque transformateur.
Ceux-ci vous garantissent une assocation cohérente et performante.

Tableaux de coordination : nous consulter

type transformateurs BT/BT autotransformateurs BT/BT

usages locaux usages
courants à usages médicaux courants

monophasés triphasés monophasés triphasés monophasés triphasés
avec ou sans capot avec ou sans capot avec capot avec capot avec ou sans capot avec ou sans capot

caractéristiques (50/60 Hz) 8 à 400 kVA 2 à 10 kVA
puissance 6,3 à 20 kVA triangle/étoile 2 à 10 kVA étoile/étoile 2,5 à 16 kVA 10 à 400 kVA
couplage - avec neutre - avec neutre sorti - étoile/étoile
400/231 V 230/115 V 400/230 V 231/400 V avec neutre
tension 231/115 V 400/400 V 230/230 V 400/231 V 231/400 V
231/231 V 400/231 V
400/115 V
400/231 V

fonctionnalités - b (couplage )- b- -
modifier le schéma b (couplage )b
de liaison à la terre b b b- -
isoler des perturbations b b
adapter la tension bbb
(couplage triangle/étoile) -
assurer la sécurité - -b b- -
atténuer les perturbations b- -
et y remédier u G200 b (couplage ou -
u pages zigzag, sur demande)
u G201 u G202

Alimentations et transformateurs Alimentations redressées filtrées :
p puissance de 12 à 1440 W
Transformateurs de sécurité et de séparation : p monophasé ou triphasé
p puissance de 25 à 2500 VA p gamme ABL8pp
p gammes Economique, Optimum, Universelle ABL6pp et ABT7pp u page O7
u page O10
Alimentations régulées à découpage :
p puissance de 7 à 960 W
p monophasé ou triphasé
p gammes ABL7pp et ABL8pp
u page O4

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 G199
