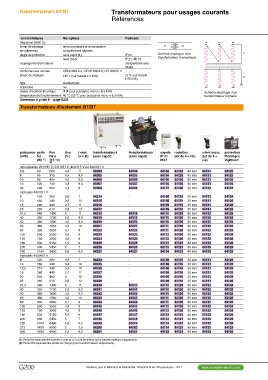

P. 670
Transformateurs BT/BT Transformateurs pour usages courants
Références
caractéristiques Monophasé Triphasés
fréquence 50/60 Hz 1U 1V 1W
D
écran de blindage entre le primaire et le secondaire U1 U2
enroulements complètement séparés Schéma électrique d’un
transformateur monophasé
degré de protection sans capot (1) IP 00
avec capot IP 21 - IK 07
couplage transformateurs - triangle/étoile avec
neutre
conformes aux normes CEI 61558-2-4, CEI 61558-2-6, CEI 60076-11
prises de réglages ±15 V (sur transfo u 4 kVA) ±5 % (sur transfo YN
u 25 kVA)
type standard sec 2N
tropicalisé oui 2U 2V 2W
classe d’isolation thermique H (F pour puissance mono < 6,3 kVA) Schéma électrique d’un
transformateur triphasé
température de fonctionnement 40 °C (35 °C pour puissance mono < 6,3 kVA)
Dimension et poids u page G203
Transformateurs d'isolement BT/BT
puissance perte Pcc Ucc I encl. transformateurs transformateurs capots roulettes silent-blocs protection
(kVA) fer (W à (%) (k x In) (avec capot) (sans capot) IP 21 (lot de 4 + vis) (lot de 4 + thermique
(W) (1) (121) 5 °C) IK07 vis) Vigitherm
84004
monophasés 231/115 V, 231/231 V, 400/115 V ou 400/231 V 84005
84006
6,3 60 260 4,6 11 84204 84007 84104 84120 80 mm 84131 84125
84008 84104 84120 80 mm 84131 84125
8 65 310 4,4 8,5 84205 84105 84120 80 mm 84131 84125
- 84105 84120 80 mm 84131 84125
10 85 420 4,5 9,5 84206 - 84115 84120 80 mm 84132 84125
-
16 120 700 4,8 9,5 84207 - 84126
84018 84126
20 140 660 4,3 9 84208 84019 84126
84020 84126
triphasés 400/231 V 84021 84126
84022 84126
8 120 280 3,8 7 84214 84023 84108 84119 35 mm 84131 84126
84024 84108 84119 35 mm 84131 84126
10 180 340 3,8 10 84215 84025 84109 84119 35 mm 84131 84126
84026 84109 84119 35 mm 84131 84126
16 240 440 2,7 11 84216 84027 84110 84120 80 mm 84132 84126
84110 84120 80 mm 84132 84126
25 285 610 2,8 12 84217 - 84110 84120 80 mm 84132 84126
- 84111 84120 80 mm 84132 84126
31,5 340 1400 5 11 84218 - 84111 84120 80 mm 84132
- 84112 84120 80 mm 84132 84126
40 350 1700 5,5 9,5 84219 - 84112 84120 80 mm 84132 84126
- 84113 84121 80 mm 84133 84126
50 380 1800 4,9 9,5 84220 84040 84113 84121 80 mm 84133 84126
84041 84114 84121 80 mm 84133 84126
63 480 1950 4,2 10 84221 84042 84126
84043 84126
80 550 2850 5,1 9 84222 84044 84126
84045 84126
100 600 3550 4,8 9 84223 84046 84126
84047 84126
125 700 3900 4,8 9 84224 84048 84126
84049 84126
160 830 5150 5,5 8 84225 84050 84126
84051 84126
200 900 5450 5 7 84226 84126
84126
250 1100 6400 5,8 6,5 84227 84126
triphasés 400/400 V
8 120 280 3,8 7 84234 84108 84119 35 mm 84131
84108 84119 35 mm 84131
10 180 340 3,8 10 84235 84108 84119 35 mm 84131
84109 84119 35 mm 84131
12,5 210 340 3,2 12 84236 84109 84119 35 mm 84131
84109 84119 35 mm 84131
16 240 440 2,7 11 84237 84110 84120 80 mm 84132
84110 84120 80 mm 84132
20 230 460 3 12 84238 84110 84120 80 mm 84132
84111 84120 80 mm 84132
25 285 610 2,8 12 84239 84111 84120 80 mm 84132
84112 84120 80 mm 84132
31,5 340 1400 5 11 84240 84112 84120 80 mm 84132
84113 84121 80 mm 84133
40 350 1700 5,5 9,5 84241 84113 84121 80 mm 84133
84114 84121 80 mm 84133
50 380 1800 4,9 9,5 84242 84114 84121 80 mm 84133
84123 84121 80 mm 84133
63 480 1950 4,2 10 84243
80 550 2850 5,1 9 84244
100 600 3550 4,8 9 84245
125 700 3900 4,8 9 84246
160 830 5150 5,5 8 84247
200 900 5450 5 7 84248
250 1100 6400 5,8 6,5 84249
315 1470 6900 5 7,6 84250
400 1630 8900 6,2 6,5 84251
(1) Pertes fer équivalentes à pertes à vide et 12 In à la fermeture (pour transformateurs uniquement).
(2) Pertes RI2 équivalentes pertes en charge (pour transformateurs uniquement).
G200 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
