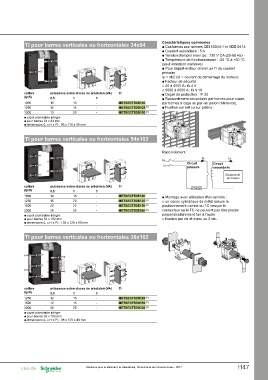

Page 733 - catalogue général SE 2017 (web flip book)

TI pour barres verticales ou horizontales 34x84 Caractéristiques communes
@@Conformes aux normes CEI 60044-1 et VDE 0414.
calibre puissance selon classe de précision (VA) TI @@Courant secondaire : 5 A
(Ip/5) @@Tension d’emploi maxi Ue : 720 V CA (50-60 Hz)
0,5 1 3 METSECT5DD100 @@Température de fonctionnement : -25 °C à +60 °C
METSECT5DD125 (1) (sauf indication contraire)
1000 10 15 - METSECT5DD150 (1) @@Pour départ-moteur choisir un TI de courant
primaire
1250 12 15 - Ip = Id/2 (Id = courant de démarrage du moteur).
@@Facteur de sécurité :
__40 à 4000 A : fs y 5
__5000 à 6000 A : fs y 10
@@Degré de protection : IP 20
@@Raccordement secondaire par bornes pour cosse,
par bornes à cage ou par vis (selon référence).
@@Fixation sur rail ou sur platine :

1500 15 20 -

@@capot plombable intégré
@@pour barres 34 x 84 mm
@@dimensions (L x H x P) : 96 x 116 x 58 mm

TI pour barres verticales ou horizontales 54x102

Raccordement : Is
Ip Circuit
secondaire
Ph
Circuit Equipement
de mesure
N primaire

calibre puissance selon classe de précision (VA) TI Charge
(Ip/5)
0,5 1 3 METSECT5DE100 @@Montage avec utilisation d'un cylindre :
METSECT5DE125 (1) __un canon cylindrique de métal assure le
1000 12 15 - METSECT5DE150 (1) positionnement correct du TC lorsque le
METSECT5DE200 (1) conducteur ou le TC ne peuvent pas être placés
1250 15 20 - perpendiculairement l'un à l'autre
__fixation par vis et écrou ou 2 vis.
1500 20 25 -

2000 20 25 -

@@capot plombable intégré
@@pour barres 54 x 102 mm
@@dimensions (L x H x P) : 135 x 129 x 50 mm

TI pour barres verticales ou horizontales 38x102

calibre puissance selon classe de précision (VA) TI
(Ip/5)
0,5 1 3 METSECT5DH125 (1)
METSECT5DH150 (1)
1250 12 15 - METSECT5DH200 (1)

1500 12 15 -

2000 20 25 -
@@capot plombable intégré
@@pour barres 38 x 102 mm
@@dimensions (L x H x P) : 98 x 129 x 40 mm
