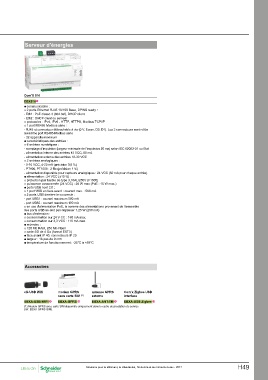

Page 735 - catalogue général SE 2017 (web flip book)

Serveur d'énergies

Com'X 510
EBX510n
@@communication :
__2 ports Ethernet RJ45 10/100 Base, DPWS ready :
- Eth1 : PoE classe 3 (802.3af), DHCP client
- Eth2 : DHCP client ou serveur
__protocoles : IPv4, IPv6 - HTTP, HTTPS, Modbus TCP/IP
__1 port RS485 Modbus série :
- RJ45 et connecteur débrochable à vis (0 V, Ecran, D0, D1). Les 2 connecteurs sont reliés
au même port RS485 Modbus série
- 32 appareils maximum
@@caractéristiques des entrées :
__6 entrées numériques :
- comptage d'impulsion (largeur minimale de l'impulsion 20 ms) selon IEC 62053-31 ou Etat
- alimentation interne des entrées 12 VCC, 60 mA
- alimentation externe des entrées 10-30 VCC
__2 entrées analogiques :
- 0-10 VCC, 4-20 mA (précision 0,5 %)
- PT100, PT1000 : 2 fils (précision 1 %)
- alimentation disponible pour capteurs analogiques : 24 VCC (50 mA pour chaque entrée)
@@alimentation : 24 VCC (±10 %) :
__protection par fusible de type 3,15AL/250V (F1500)
__puissance consommée (24 VCC) : 26 W max (PoE : 15 W max.)
@@ports USB host 2.0 :
__1 port USB en face avant : courant max. : 500 mA
__2 ports USB derrière le couvercle :
- port USB1 : courant maximum 500 mA
- port USB2 : courant maximum 100 mA
__en cas d'alimentation PoE, la somme des alimentations provenant de l'ensemble
des ports USB ne doit pas dépasser 1,25 W (250 mA)
@@bus d'extension :
__consommation sur 24 V CC : 160 mA max.
__consommation sur 3,3 VCC : 110 mA max.
@@mémoire :
__128 Mb RAM, 256 Mb Flash
__carte SD de 4 Go (format EXT3)
@@face avant IP 40, connecteurs IP 20
@@largeur : 16 pas de 9 mm
@@température de fonctionnement : -25°C à +50°C

Accessoires

clé USB Wifi modem GPRS antenne GPRS Com'x Zigbee USB
sans carte SIM (1) externe interface

EBXA-USB-WIFI n EBXA-GPRS n EBXA-ANT-5M n EBXA-USB-Zigbee n

(1) Modem GPRS avec carte SIM disponible uniquement dans le cadre de prestation de service
(réf. EBXA-GPRS-SIM).

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 H49
