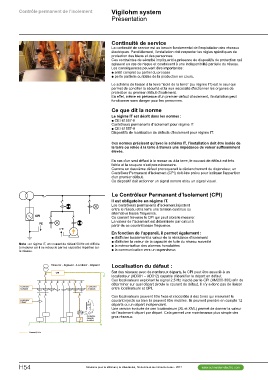

Page 740 - catalogue général SE 2017 (web flip book)

Contrôle permanent de l’isolement Vigilohm system
Présentation

CPI Continuité de service
PE
La continuité de service est un besoin fondamental de l’exploitation des réseaux
PE électriques. Parallèlement, l’installation doit respecter les règles spécifiques de
protection des biens et des personnes.
Nota : en régime IT, un courant de défaut 50 Hz est difficile Ces contraintes de sécurité impliquent la présence de dispositifs de protection qui
à mesurer car il se reboucle par les capacités réparties sur agissent en cas de risque et conduisent à une indisponibilité partielle du réseau.
Les conséquences peuvent être importantes :
le réseau. @@arrêt complet ou partiel du process
@@perte partielle ou totale de la production en cours.

Le schéma de liaison à la terre "isolé de la terre" (ou régime IT) est le seul qui
permet de concilier la sécurité et la non nécessité d'actionner les organes de
protection au premier défaut d'isolement.
En effet, même en présence d’un premier défaut d’isolement, l’installation peut
fonctionner sans danger pour les personnes.

Ce que dit la norme

Le régime IT est décrit dans les normes :
@@CEI 61557-8
Contrôleurs permanents d’isolement pour régime IT.
@@CEI 61557-9
Dispositifs de localisation de défauts d’isolement pour régime IT.

Ces normes précisent qu’avec le schéma IT, l’installation doit être isolée de
la terre ou reliée à la terre à travers une impédance de valeur suffisamment
élevée.

En cas d’un seul défaut à la masse ou à la terre, le courant de défaut est très
faible et la coupure n’est pas nécessaire.
Comme un deuxième défaut provoquerait le déclenchement du disjoncteur, un
Contrôleur Permanent d’Isolement (CPI) doit être prévu pour indiquer l’apparition
d’un premier défaut.
Ce dispositif doit actionner un signal sonore et/ou un signal visuel.

Le Contrôleur Permanent d’Isolement (CPI)

Il est obligatoire en régime IT.
Les contrôleurs permanents d’isolement injectent
entre le réseau et la terre une tension continue ou
alternative basse fréquence.
Ce courant traverse le CPI qui peut alors le mesurer.
La valeur de l’isolement est déterminée par calcul à
partir de ce courant basse fréquence.

En fonction de l’appareil, il permet également :
@@d'afficher localement la valeur de la résistance d’isolement
@@d'afficher la valeur de la capacité de fuite du réseau surveillé
@@la mémorisation des alarmes horodatées
@@la communication vers un superviseur.

Mesurer - Signaler - Localiser - Réparer Localisation du défaut :

CPI Sur des réseaux avec de nombreux départs, le CPI peut être associé à un
localisateur (XD301 – XD312) capable d’identifier le départ en défaut.
Localisateur Localisateur Ces localisateurs exploitent le signal 2,5 Hz injecté par le CPI (XM200-300) afin de
12 départs 12 départs déterminer sur quel départ circule le courant de défaut. Il n’y a donc pas de liaison
Localisateur entre localisateurs et CPI.
1 départ
Ces localisateurs peuvent être fixes et raccordés à des tores qui mesurent le
Recherche courant injecté ou bien ils peuvent être mobiles. Ils peuvent prendre en compte 12
manuelle départs ou un départ indépendant.
de défaut Une version évoluée de ces localisateurs (XL et XML) permet de donner la valeur
de l’isolement départ par départ. Cela permet une maintenance plus simple des
gros réseaux.

Courant 2,5 Hz
