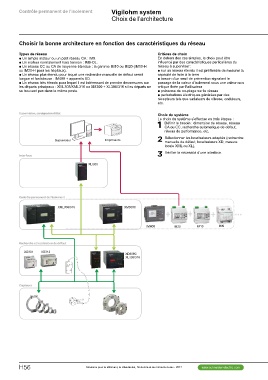

Contrôle permanent de l’isolement Vigilohm system
Choix de l’architecture

Choisir la bonne architecture en fonction des caractéristiques du réseau

Types de réseau Critères de choix
@@Un simple moteur ou un petit réseau CA : IM9. En dehors des cas simples, le choix peut être
@@Un moteur normalement hors tension : IM9-OL. influencé par des caractéristiques particulières du
@@Un réseau CC ou CA de moyenne étendue : la gamme IM10 ou IM20 (IM10-H réseau à superviser :
ou IM20-H pour les hôpitaux). @@sur un réseau étendu il est préférable de mesurer la
@@Un réseau plus étendu pour lequel une recherche manuelle de défaut serait capacité de fuite à la terre
longue et fastidieuse : IM400 + appareils XD. @@besoin d’un seuil de prévention signalant le
@@Un réseau très étendu pour lequel il est intéressant de prendre desmesures sur passage de la valeur d’isolement sous une valeur non
les départs principaux : XML308/XML316 ou XM300 + XL308/316 si les départs ne critique fixée par l'utilisateur
se trouvent pas dans le même poste. @@présence de couplage sur le réseau
@@perturbations électriques générées par des
récepteurs tels que variateurs de vitesse, onduleurs,
etc.

Supervision, consignation d'état Choix du système
Le choix du système s’effectue en trois étapes :
Superviseur Imprimante
Définir le besoin : dimension du réseau, réseau
Interface CA ou CC, recherche automatique de défaut,
niveau de performance, etc.

Sélectionner les localisateurs adaptés (recherche
manuelle de défaut, localisateurs XD, mesure
locale XML ou XL).

Vérifier la nécessité d’une interface.

XLI300

Contrôle permanent de l'isolement XM300C
XML308/316 IXMM420000

IM20 IM10 IM9

Recherche et localisation de défaut

XD301 XD312 XD308C
XL308/316

Capteurs
