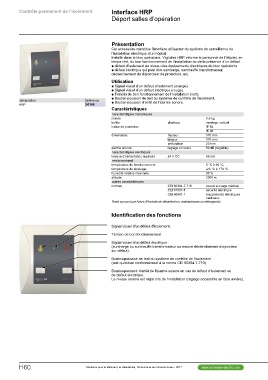

Contrôle permanent de l’isolement Interface HRP
Déport salles d’opération

Présentation

Cet accessoire constitue l’interface utilisateur du système de surveillance de

l’installation électrique d’un hôpital.
Installé dans le bloc opératoire, Vigilohm HRP informe le personnel de l’hôpital, en
temps réel, du bon fonctionnement de l’installation ou de la présence d’un défaut :
@@défaut d’isolement au niveau des équipements électriques du bloc opératoire
@@défaut électrique qui peut être surcharge, surchauffe transformateur,
déclenchement du disjoncteur de protection, etc.

désignation référence Utilisation
HRP 50168
@@Signal visuel d’un défaut d’isolement (orange).
@@Signal visuel d’un défaut électrique (rouge).
@@Témoin de bon fonctionnement de l’installation (vert).
@@Bouton-poussoir de test du système de contrôle de l’isolement.
@@Bouton-poussoir d’arrêt de l’alarme sonore.

Caractéristiques

caractéristiques mécaniques

masse 0,5 kg

boîtier plastique montage vertical

indice de protection IP 54

IK 08

dimensions hauteur 170 mm

largeur 170 mm

profondeur 20 mm

alarme sonore réglage en usine 80 dB (réglable)

caractéristiques électriques

tension d’alimentation auxiliaire 24 V CC 65 mA

environnement

température de fonctionnement 0 °C à 40 °C

température de stockage -25 °C à +70 °C

humidité relative maximale 90 %

altitude 2000 m

autres caractéristiques

normes CEI 60364-7-710 locaux à usage médical

CEI 61557-8 sécurité électrique

CEI 60601-1 équipements électriques

médicaux
Testé aux produis Anios (Produits de désinfection, antiseptiques ou détergents).

Identification des fonctions

Signal visuel d'un défaut d'isolement.

Témoin de bon fonctionnement.

Signal visuel d'un défaut électrique
(surcharge ou surchauffe transformateur ou encore déclenchement disjoncteur
sur défaut).

Bouton-poussoir de test du système de contrôle de l'isolement
(test quotidien conformément à la norme CEI 60364-7-710).

Bouton-poussoir d'arrêt de l'alarme sonore en cas de défaut d'isolement ou
de défaut électrique.
Le niveau sonore est réglé lors de l'installation (réglage accessible en face arrière).
