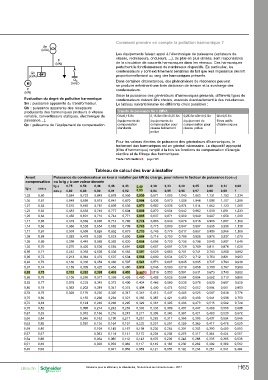

Sn Comment prendre en compte la pollution harmonique ?
(kVA)

P Les équipements faisant appel à l’électronique de puissance (variateurs de
(kW) vitesse, redresseurs, onduleurs, ...), de plus en plus utilisés, sont responsables
de la circulation de courants harmoniques dans les réseaux. Ces harmoniques
Gh (kQvacr) perturbent le fonctionnement de nombreaux dispositifs. En particulier, les
(kVA) condensateurs y sont extrêmement sensibles du fait que leur impédance décroît
proportionnellement au rang des harmoniques présents.
P
(kW) Dans certaines circonstances, des phénomènes de résonance peuvent
se produire entraînant une forte distorsion de tension et la surcharge des
Evaluation du degré de pollution harmonique condensateurs.

Sn : puissance apparente du transformateur. Selon la puissance des générateurs d’harmoniques présents, différents types de
condensateurs doivent être choisis, associés éventuellement à des inductances.
Gh : puissance apparente des récepteurs Le tableau suivant résume les différents choix possibles :
produisants des harmoniques (moteurs à vitesse
variable, convertisseurs statiques, électronique de Transfo de puissance Sn < 2MVA
puissance…).
Gh<0,15.Sn 0,15.Sn<Gh<0,25.Sn 0,25.Sn<Gh<0,5.Sn Gh>0,5.Sn
Qc : puissance de l’équipement de compensation.
équipements de équipements de équipement de filtres actifs
compensation compensation pour compensation pour d’harmoniques
standards réseau faiblement réseau pollué
pollué

Pour les valeurs élevées de puissance des générateurs d’harmoniques, le
traitement des harmoniques est en général nécessaire. Le dispositif approprié
(filtre d’harmonique) remplit à la fois les fonctions de compensation d’énergie
réactive et de filtrage des harmoniques.

Toute l’information u page H85

Tableau de calcul des kvar à installer

Avant Puissance du condensateur en kvar à installer par kW de charge, pour relever le facteur de puissance (cos ϕ)
compensation ou la tg ϕ à une valeur donnée
tg ϕ 0,75 0,59 0,48 0,46 0,43 0,40 0,36 0,33 0,29 0,25 0,20 0,14 0,08
tg ϕ cos ϕ cos ϕ 0,80 0,86 0,90 0,91 0,92 0,93 0,94 0,95 0,96 0,97 0,98 0,99 1

1,33 0,60 0,584 0,733 0,849 0,878 0,905 0,939 0,971 1,005 1,043 1,083 1,131 1,192 1,334
1,30 0,61
1,27 0,62 0,549 0,699 0,815 0,843 0,870 0,904 0,936 0,970 1,008 1,048 1,096 1,157 1,299
1,23 0,63
1,20 0,64 0,515 0,665 0,781 0,809 0,836 0,870 0,902 0,936 0,974 1,014 1,062 1,123 1,265
1,17 0,65
1,14 0,66 0,483 0,633 0,749 0,777 0,804 0,838 0,870 0,904 0,942 0,982 1,030 1,091 1,233
1,11 0,67
1,08 0,68 0,450 0,601 0,716 0,744 0,771 0,805 0,837 0,871 0,909 0,949 0,997 1,058 1,200
1,05 0,69
1,02 0,70 0,419 0,569 0,685 0,713 0,740 0,774 0,806 0,840 0,878 0,918 0,966 1,007 1,169
0,99 0,71
0,96 0,72 0,388 0,538 0,654 0,682 0,709 0,743 0,775 0,809 0,847 0,887 0,935 0,996 1,138
0,94 0,73
0,91 0,74 0,358 0,508 0,624 0,652 0,679 0,713 0,745 0,779 0,817 0,857 0,905 0,966 1,108
0,88 0,75
0,86 0,76 0,329 0,478 0,595 0,623 0,650 0,684 0,716 0,750 0,788 0,828 0,876 0,937 1,079
0,83 0,77
0,80 0,78 0,299 0,449 0,565 0,593 0,620 0,654 0,686 0,720 0,758 0,798 0,840 0,907 1,049
0,78 0,79
0,75 0,80 0,270 0,420 0,536 0,564 0,591 0,625 0,657 0,691 0,729 0,769 0,811 0,878 1,020
0,72 0,81
0,70 0,82 0,242 0,392 0,508 0,536 0,563 0,597 0,629 0,663 0,701 0,741 0,783 0,850 0,992
0,67 0,83
0,65 0,84 0,213 0,364 0,479 0,507 0,534 0,568 0,600 0,634 0,672 0,712 0,754 0,821 0,963
0,62 0,85
0,59 0,86 0,186 0,336 0,452 0,480 0,507 0,541 0,573 0,607 0,645 0,685 0,727 0,794 0,936
0,57 0,87
0,54 0,88 0,159 0,309 0,425 0,453 0,480 0,514 0,546 0,580 0,618 0,658 0,700 0,767 0,909
0,51 0,89
0,48 0,90 0,132 0,282 0,398 0,426 0,453 0,487n 0,519 0,553 0,591 0,631 0,673 0,740 0,882
0,105 0,255 0,371 0,399 0,426 0,460 0,492 0,526 0,564 0,604 0,652 0,713 0,855

0,079 0,229 0,345 0,373 0,400 0,434 0,466 0,500 0,538 0,578 0,620 0,687 0,829

0,053 0,202 0,319 0,347 0,374 0,408 0,440 0,474 0,512 0,552 0,594 0,661 0,803

0,026 0,176 0,292 0,320 0,347 0,381 0,413 0,447 0,485 0,525 0,567 0,634 0,776

0,150 0,266 0,294 0,321 0,355 0,387 0,421 0,459 0,499 0,541 0,608 0,750

0,124 0,240 0,268 0,295 0,329 0,361 0,395 0,433 0,473 0,515 0,582 0,724

0,098 0,214 0,242 0,269 0,303 0,335 0,369 0,407 0,447 0,489 0,556 0,698

0,072 0,188 0,216 0,243 0,277 0,309 0,343 0,381 0,421 0,463 0,530 0,672

0,046 0,162 0,190 0,217 0,251 0,283 0,317 0,355 0,395 0,437 0,504 0,645

0,020 0,136 0,164 0,191 0,225 0,257 0,291 0,329 0,369 0,417 0,478 0,620

0,109 0,140 0,167 0,198 0,230 0,264 0,301 0,343 0,390 0,450 0,593

0,083 0,114 0,141 0,172 0,204 0,238 0,275 0,317 0,364 0,424 0,567

0,054 0,085 0,112 0,143 0,175 0,209 0,246 0,288 0,335 0,395 0,538

0,028 0,059 0,086 0,117 0,149 0,183 0,230 0,262 0,309 0,369 0,512

0,031 0,058 0,089 0,121 0,155 0,192 0,234 0,281 0,341 0,484
