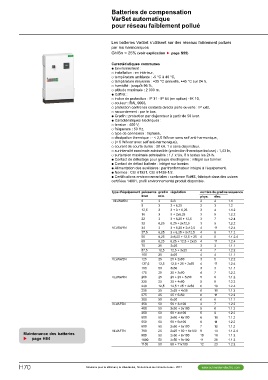

Batteries de compensation
VarSet automatique
pour réseau faiblement pollué

Les batteries VarSet s’utilisent sur des réseaux faiblement pollués
par les harmoniques

Gh/Sn < 25% (voir explication ► page S55)

Caractéristiques communes
@@Environnement :
__installation : en intérieur,
__température ambiante : -5 °C à 40 °C,
__température moyenne : +35 °C annuelle, +45 °C sur 24 h,
__humidité : jusqu'à 95 %,
__altitude maximale : 2 000 m.
@@Coffret :
__indice de protection : IP 31 - IP 54 (en option) - IK 10,
__couleur : RAL 9003,
__protection contre les contacts directs porte ouverte : IP xxB,
__raccordement : par le bas.
@@Gradin : protection par disjoncteur à partir de 50 kvar.
@@Caractéristiques électriques :
__tension : 400 V,
__fréquence : 50 Hz,
__type de connexion : triphasé,
__dissipation thermique : - < 2,5 W/kvar sans self anti-harmonique,
__(< 6 W/kvar avec self anti-harmonique),
__courant de courte durée : 30 kA, 1 s sans disjoncteur,
__surintensité maximale admissible (protection thermique incluse) : 1,43 In,
__surtension maximale admissible : 1,1 x Un, 8 h toutes les 24 h.
@@Contact de délestage pour groupe électrogène : intégré sur bornier.
@@Contact de défaut batterie : intégré sur bornier.
@@Alimentation des auxiliaires : par tranformateur intégré à l'équipement.
@@Normes : CEI 61921, CEI 61439-1/2.
@@Certifications environnementales : conforme RoHS, fabriqué dans des usines
certifiées 14001, profil environnemental produit disponible.

type d'équipement puissance gradin régulation nombre de gradins séquence
phys. élec.
kvar min. 2 2 1.1
2 3 1.2
VLVAW0N 6 3 2x3 3 4 1.1.2
9 3 3 + 6,25 3 5 1.2.2
12,5 3 3 + 3 + 6,25 3 7 1.2.4
3 5 1.2.2
16 3 3 + 2x6,25 4 11 1.2.4
22 3 3 + 6,25 + 12,5 4 6 1.1.2
32 6,25 6,25 + 2x12,5 4 8 1.1.2.4
4 11 1.2.4
VLVAW1N 34 3 3 + 6,25 + 2x12,5 3 3 1.1.1
37,5 6,25 2 x 6,25 + 2x12,5 4 7 1.2.2
50 6,25 2x6,25 + 12,5 + 25 4 4 1.1.1
3 5 1.2.2
69 6,25 6,25 + 12,5 + 2x25 4 11 1.2.4
75 25 3x25 3 3 1.1.1
87,5 12,5 12,5 + 3x25 4 7 1.2.2
5 8 1.1.2
VLVAW2N 100 25 4x25 5 9 1.2.2
125 25 25 + 2x50 6 19 1.2.4
137,5 12,5 12,5 + 25 + 2x50 6 10 1.1.2
6 11 1.2.2
VLVAW3N 150 50 3x50 6 6 1.1.1
175 25 25 + 3x50 4 7 1.2.2
200 25 25 + 25 + 3x50 5 8 1.1.2
5 9 1.2.2
225 25 25 + 4x50 6 10 1.1.2
238 12,5 12,5 + 25 + 4x50 6 11 1.2.2
250 25 2x25 + 4x50 7 12 1.1.2
9 14 1.1.2.4
VLVAF5N 275 25 25 + 5x50 10 18 1.1.2.
300 50 6x50 11 20 1.1.2.
350 50 50 + 3x100 12 23 1.2.2.

400 50 2x50 + 3x100
450 50 50 + 4x100
500 50 2x50 + 4x100

Maintenance des batteries VLVAF7N 550 50 50 + 5x100
u page H84 600 50 2x50 + 5x100
700 25 2x25 + 50 + 6x100

900 50 2x50 + 8x100
1000 50 2x50 + 9x100
1150 50 50 + 11x100
