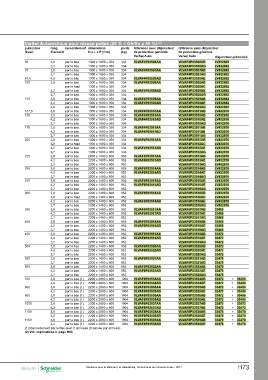

Page 759 - catalogue général SE 2017 (web flip book)

VarSet Automatique pour réseau pollué (25 % < Gh/Sn y 50 %) (2)

puissance rang raccordement dimensions poids référence avec disjoncteur référence sans disjoncteur

(kvar) d’accord H x L x P (mm) (kg) de protection générale de protection générale

VarSet Auto Varset Auto disjoncteur préconisé

50 3,8 par le bas 1300 x 1600 x 350 334 VLVAF4P03506AA VLVAF4P03506AB LV432682
- VLVAF4P03506AG
2,7 par le bas 1300 x 1600 x 350 334 VLVAF4P03507AA VLVAF4P03507AB LV432682
- VLVAF4P03507AG
75 3,8 par le bas 1300 x 1600 x 350 334 VLVAF4P03530AD VLVAF4P03530AE LV432682
VLVAF4P03508AA VLVAF4P03508AB
2,7 par le bas 1300 x 1600 x 350 334 - VLVAF4P03508AC LV432682
VLVAF4P03508AD VLVAF4P03508AE
87,5 4,2 par le bas 1300 x 1600 x 350 334 - VLVAF4P03508AG LV432682
VLVAF4P03509AA VLVAF4P03509AB
100 3,8 par le bas 1300 x 1600 x 350 334 VLVAF4P03509AD VLVAF4P03509AE LV432682
VLVAF4P03509AG
par le haut 1300 x 1600 x 350 334 VLVAF4P03531AA VLVAF4P03531AB LV432682
VLVAF4P03510AA VLVAF4P03510AB
4,2 par le bas 1300 x 1600 x 350 334 VLVAF4P03510AD VLVAF4P03510AE LV432682
VLVAF4P03510AG
2,7 par le bas 1300 x 1600 x 350 334 VLVAF4P03511AA VLVAF4P03511AB LV432682
VLVAF4P03511AD VLVAF4P03511AE
125 3,8 par le bas 1300 x 1600 x 350 334 VLVAF4P03511AG LV432682
VLVAF4P03512AA VLVAF4P03512AB
4,2 par le bas 1300 x 1600 x 350 334 - VLVAF4P03512AC LV432682
VLVAF4P03512AD VLVAF4P03512AE
2,8 par le bas 1300 x 1600 x 350 334 VLVAF4P03512AG LV432682
VLVAF6P03513AA VLVAF6P03513AB
137,5 3,8 par le bas 1300 x 1600 x 350 334 VLVAF6P03513AD VLVAF6P03513AE LV432676
VLVAF6P03513AG
150 3,8 par le bas 1300 x 1600 x 350 334 VLVAF6P03514AA VLVAF6P03514AB LV432676
VLVAF6P03514AD VLVAF6P03514AE
4,2 par le bas 1300 x 1600 x 350 334 VLVAF6P03514AG LV432676
VLVAF6P03515AA VLVAF6P03515AB
2,7 par le bas 1300 x 1600 x 350 334 VLVAF6P03515AD VLVAF6P03515AE LV432676
VLVAF6P03515AG
175 3,8 par le bas 1300 x 1600 x 350 334 VLVAF6P03516AA VLVAF6P03516AB LV432676
- VLVAF6P03516AC
4,2 par le bas 1300 x 1600 x 350 334 VLVAF6P03516AD VLVAF6P03516AE LV432676
VLVAF6P03516AG
2,7 par le bas 1300 x 1600 x 350 334 VLVAF6P03517AA VLVAF6P03517AB LV432676
VLVAF6P03517AD VLVAF6P03517AE
200 3,8 par le bas 1300 x 1600 x 350 334 VLVAF6P03517AG LV432676
VLVAF6P03518AA VLVAF6P03518AB
3,8 par le haut 1300 x 1600 x 350 334 VLVAF6P03518AD VLVAF6P03518AE LV432676
VLVAF6P03518AG
4,2 par le bas 1300 x 1600 x 350 334 VLVAF6P03519AA VLVAF6P03519AB LV432676
VLVAF6P03519AD VLVAF6P03519AE
2,7 par le bas 1300 x 1600 x 350 334 VLVAF6P03519AG LV432676
VLVAF6P03520AA VLVAF6P03520AB
225 3,8 par le bas 2200 x 1400 x 600 952 VLVAF6P03520AD VLVAF6P03520AE LV432876
VLVAF6P03520AG
4,2 par le bas 2200 x 1400 x 600 952 VLVAF6P03521AA VLVAF6P03521AB LV432876
VLVAF6P03521AG
2,7 par le bas 2200 x 1400 x 600 952 VLVAF6P03522AA VLVAF6P03522AB LV432876
VLVAF6P03522AD VLVAF6P03522AE
250 3,8 par le bas 2200 x 1400 x 600 952 VLVAF6P03522AG LV432876
VLVAF8P03534AA VLVAF8P03534AB
4,2 par le bas 2200 x 1400 x 600 952 VLVAF8P03534AD VLVAF8P03534AE LV432876
VLVAF8P03535AA VLVAF8P03535AB
2,7 par le bas 2200 x 1400 x 600 952 VLVAF8P03535AD VLVAF8P03535AE LV432876
VLVAF8P03536AA VLVAF8P03536AB
275 3,8 par le bas 2200 x 1400 x 600 952 VLVAF8P03536AD VLVAF8P03536AE LV432876
VLVAF8P03537AA VLVAF8P03537AB
4,2 par le bas 2200 x 1400 x 600 952 VLVAF8P03537AD VLVAF8P03537AE LV432876
VLVAF8P03538AA VLVAF8P03538AB
2,7 par le bas 2200 x 1400 x 600 952 VLVAF8P03538AD VLVAF8P03538AE LV432876
VLVAF8P03539AA VLVAF8P03539AB
300 3,8 par le bas 2200 x 1400 x 600 952 VLVAF8P03539AD VLVAF8P03539AE LV432876

3,8 par le haut 2200 x 1400 x 600 952 LV432876

4,2 par le bas 2200 x 1400 x 600 952 LV432876

2,7 par le bas 2200 x 1400 x 600 952 LV432876

350 3,8 par le bas 2200 x 1400 x 600 952 33466

4,2 par le bas 2200 x 1400 x 600 952 33466

2,7 par le bas 2200 x 1400 x 600 952 33466

400 3,8 par le bas 2200 x 1400 x 600 952 33466

4,2 par le bas 2200 x 1400 x 600 952 33466

2,7 par le bas 2200 x 1400 x 600 952 33466

450 3,8 par le bas 2200 x 1400 x 600 952 33472

4,2 par le bas 2200 x 1400 x 600 952 33472

2,7 par le bas 2200 x 1400 x 600 952 33472

500 3,8 par le bas 2200 x 1400 x 600 952 33472

4,2 par le bas 2200 x 1400 x 600 952 33472

2,7 par le bas 2200 x 1400 x 600 952 33472

550 3,8 par le bas 2200 x 1400 x 600 952 33478

2,7 par le bas 2200 x 1400 x 600 952 33478

600 3,8 par le bas 2200 x 1400 x 600 952 33478

4,2 par le bas 2200 x 1400 x 600 952 33478

2,7 par le bas 2200 x 1400 x 600 952 33478

700 3,8 par le bas (1) 2200 x 2800 x 600 1904 33472 + 33460
33460
4,2 par le bas (1) 2200 x 2800 x 600 1904 33472 + 33460
33460
800 3,8 par le bas (1) 2200 x 2800 x 600 1904 33472 + 33466
33466
4,2 par le bas (1) 2200 x 2800 x 600 1904 33472 + 33472
33472
900 3,8 par le bas (1) 2200 x 2800 x 600 1904 33472 + 33478
33478
4,2 par le bas (1) 2200 x 2800 x 600 1904 33472 + 33478
33478
1000 3,8 par le bas (1) 2200 x 2800 x 600 1904 33472 +

4,2 par le bas (1) 2200 x 2800 x 600 1904 33472 +

1100 3,8 par le bas (1) 2200 x 2800 x 600 1904 33478 +

4,2 par le bas (1) 2200 x 2800 x 600 1904 33478 +

1150 3,8 par le bas (1) 2200 x 2800 x 600 1904 33478 +

4,2 par le bas (1) 2200 x 2800 x 600 1904 33478 +

(1) Raccordement par le bas avec 2 armoires (1 arrivée par armoire)

(2) Voir explications u page H65
