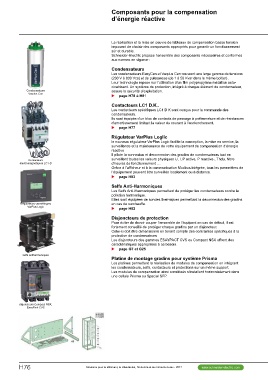

Condensateurs Composants pour la compensation
Varplus Can d’énergie réactive

Contacteurs La réalisation et la mise en oeuvre de tableaux de compensation basse tension
électromagnétiques LC1-D imposent de choisir des composants appropriés pour garantir un fonctionnement
sûr et durable.
Régulateurs varmétriques Schneider-Electric propose l’ensemble des composants nécessaires et conformes
VarPlus Logic aux normes en vigueur :

selfs antiharmoniques Condensateurs

disjoncteurs Compact NSX, Les condensateurs EasyCan et Varplus Can couvrent une large gamme de tensions
EasyPact CVS (230 V à 830 Vca) et de puissances (de 1 à 50 Kvar dans le même boitier) .
Leur technologie repose sur l’utilisation d’un film polypropylène métallisé auto-
cicatrisant. Un système de protection, intégré à chaque élément de condensateur,
assure la sécurité d’exploitation.
u page H78 à H81

Contacteurs LC1 D.K..

Les contacteurs spécifiques LC1 D K sont conçus pour la commande des
condensateurs.
Ils sont équipés d’un bloc de contacts de passage à préfermeture et de résistances
d’amortissement limitant la valeur du courant à l’enclenchement.
u page H77

Régulateur VarPlus Loglic

le nouveau régulateur VarPlus Logic facilite la conception, la mise en service, la
surveillance et la maintenance de votre équipement de compensation d’énergie
réactive
Il pilote la connexion et deconnexion des gradins de condensateurs tout en
surveillant toutes les valeurs physiques U, I, P active, P reactive-, Thdu, Nbre
d’heures de fonctionnement …
Grâce à l’afficheur et à la communication Modbus intégrée, tous les paramètres de
l’équipement peuvent être surveillés localement ou à distance.
u page H83

Selfs Anti-Harmoniques

Les Selfs Anti-Harmoniques permettent de protéger les condensateurs contre la
pollution harmonique.
Elles sont équipées de sondes thermiques permettant la déconnexion des gradins
en cas de surchauffe.
u page H82

Disjoncteurs de protection

Pour éviter de devoir couper l’ensemble de l’équipent en cas de défaut, il est
fortement conseillé de protéger chaque gradins par un disjoncteur.
Celui-ci doit être dimensionné en tenant compte des contraintes spécifiques à la
protection de condensateurs
Les disjoncteurs des gammes ESAYPACT CVS ou Compact NSX offrent des
caractéristiques appropriées à ce besoin.
u page G7 et G25

Platine de montage gradins pour système Prisma

Les platines permettent la réalisation de modules de compensation en intégrant
les condensateurs, selfs, contacteurs et protections sur un même support
Les modules de compensation ainsi constitués s’installent horizontalement dans
une cellule Prisma ou Spacial SFP.

H76 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
