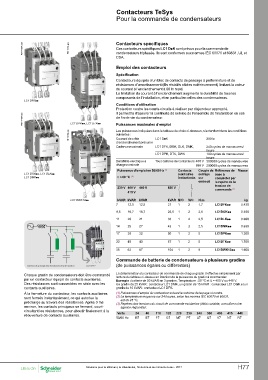

Contacteurs TeSys
Pour la commande de condensateurs

PB114163R.eps Contacteurs spécifiques
PB115168.eps
Ces contacteurs spécifiques LC1 DpK sont prévus pour la commande de
condensateurs triphasés. Ils sont conformes aux normes IEC 60070 et 60831, UL et

CSA.

Emploi des contacteurs

LC1 DFKpp Spécification

LC1 DGKpp, LC1 DLKpp, Contacteurs équipés d’un bloc de contacts de passage à préfermeture et de
LC1 DMKpp résistances d’amortissement (fils résistifs câbles extérieurement) limitant la valeur
du courant à l’enclenchement à 60 In maxi.
La limitation du courant à l’enclenchement augmente la durabilité de tous les
composants de l’installation, et en particulier celles des condensateurs.

PB114165R.eps Conditions d’utilisation
PB115169.eps Protection contre les courts-circuits à réaliser par disjoncteur approprié.
Il permettra d'assurer la continuité de service de l'ensemble de l'installation en cas
de fin de vie du condensateur.

LC1 DPKpp, LC1 DTKpp Puissances maximales d’emploi
LC1 DWK12pp
Les puissances indiquées dans le tableau de choix ci-dessous, s’entendent dans les conditions

suivantes :

Courant de crête LC1 DpK 200 In

d’enclenchement présumé

Cadence maximale LC1 DFK, DGK, DLK, DMK, 240 cycles de manœuvres/

Durabilité électrique à heure
charge nominale
LC1 DPK, DTK, DWK 100 cycles de manœuvres/

heure

Tous calibres de contacteurs 400 V 300000 cycles de manœuvres

690 V 200000 cycles de manœuvres

Puissance d’emploi en 50/60 Hz (1) Contacts Couple de Référence de Masse
q y 60 °C (2) auxiliaires serrage base à
instantanés sur compléter par
embout le repère de la
230 V 400 V 440 V 690 V
415 V tension de
commande (3)

kVAR kVAR kVAR kVAR N/O N/C N.m LC1DFKpp kg
7 12,5 12,5 21 1 2 1,7 LC1DGKpp 0.430
9,5 16,7 16,7 28,5 1 2 2,5 LC1DLKpp 0.450
11 20 21 33 1 2 2,5 LC1DMKpp 0.600
14 25 27 42 1 2 2,5 LC1DPKpp 0.630
17 30 32 50 1 2 5 1.300

22 40 43 67 1 2 5 LC1DTKpp 1.300

35 63 67 104 1 2 9 LC1DWK12pp 1.650

Schéma de principe des résistances de pré-insertion LC1 DPK• Commande de batterie de condensateurs à plusieurs gradins
(de puissances égales ou différentes)

Chaque gradin de condensateurs doit être commandé La détermination du contacteur de commande de chaque gradin s’effectue simplement par
par un contacteur équipé de contacts auxiliaires. lecture du tableau ci-dessus en fonction de la puissance du gradin à commander.
Des résistances sont connectées en série avec les Exemple : batterie de 50 kVAR en 3 gradins. Température : 50 °C et U = 400 V ou 440 V.
contacts auxiliaires. Un gradin de 25 kVAR : contacteur LC1 DMK, un gradin de 15 kVAR : contacteur LC1 DGK et un
gradin de 10 kVAR : contacteur LC1 DFK.
À la fermeture du contacteur, les contacts auxiliaires
sont fermés instantanément, ce qui autorise la (1) Puissances d’emploi du contacteur suivant le schéma de la page ci-contre.
précharge au travers des résistances. Après 3 ms (2) La température moyenne sur 24 heures, selon les normes IEC 60070 et 60831,
environ, les contacts principaux se ferment, court-
circuitant les résistances, pour aboutir finalement à la est de 45 °C.
réouverture de contacts auxiliaires. (3) Repères des tensions du circuit de commande existantes (délai variable, consulter notre

agence régionale) :

Volts 24 48 110 120 220 230 240 380 400 415 440

50/60 Hz B7 E7 F7 G7 M7 P7 U7 Q7 V7 N7 R7

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 H77
